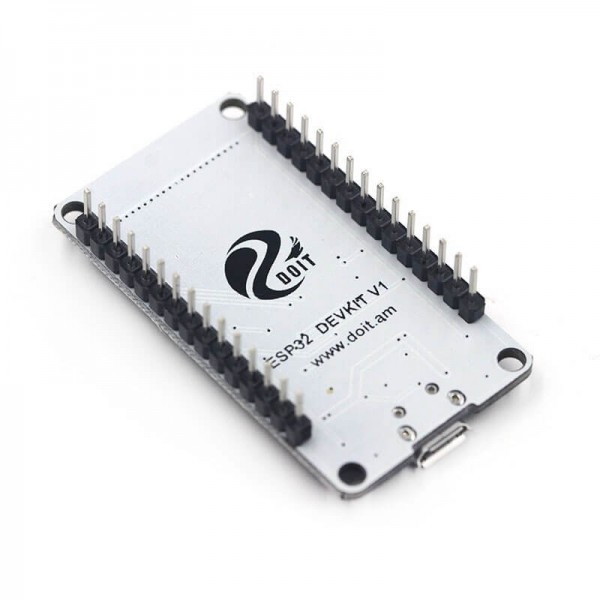

Плата розробника ESP-WROOM-32 ESP32 30 Pin (Wi-Fi + Bluetooth)

Плата розробника ESP-WROOM-32 ESP-32 30 Pin (Wi-Fi + Bluetooth) побудована на новому мініатюрному високопродуктивному модулі ESP-WROOM-32 від популярного бренду, призначеного для широкого спектру застосувань, починаючи від мікропотужних мережевих датчиків до складних програм, наприклад, таких як кодування голосу, потокова передача музики та MP3 кодування. На модулі зібрано всю необхідну мінімальну периферію, достатню для швидкого та комфортного старту роботи з ESP-WROOM-32. Модуль розробника виконаний на базі популярного двоядерного чіпсету ESP32, з тактовою частотою від 80 МГц до 240 МГц, що змінюється, можливістю індивідуального управління і живлення. Модуль розроблений для переносної та автономної електроніки та додатків інтернету речей, виконаний у мініатюрному корпусі 2,5 см x 1,8 см. Мікромодуль має багату периферію, що включає різні інтерфейси, роз'єм для SD карти, інфрачервоний порт, інтерфейс для підключення ємнісної сенсорної панелі. Однією з переваг модуля є наднизьке споживання електроенергії та гнучкий вибір «сплячих» режимів, що дозволяють отримати цифри до 20 мкА в режимі deep sleep mode. Модуль підтримує три режими роботи - AP+STA, AP та STA.

Особливості

• На платі встановлений мікроконтролер у корпусі TSSOP20, стабілізатор на AMS1117, світлодіод, кнопка RESET. Окремо виведені піни для підключення ST_Link та USART.
• При прошивці через SWD джампер BOOT встановлено, через USART джампер потрібно зняти.
• Повна інтеграція мінімальної обв'язки
• Просте програмування модуля через USB
• Підтримка dual mode Bluetooth: «classic» та BLE
• Швидкість Wi-Fi: 802.11 b/g/n до 150 Мбіт/с
• підтримка режимів Wi-Fi: клієнт, точка доступу, Sniffer, Wi-Fi Direct.
• Мінімальна чутливість -98 dBm
• Широкий діапазон робочих температур: -40°C…+125°C
• Енергоспоживання до 20мкА (deep sleep mode).
• Оновлення ПЗ повітрям
• Можливість підключення 4 х 16MB зовнішньої QSPI Flash та SRAM.

ХАРАКТЕРИСТИКИ

Напруга живлення: 5 В;

USB-UART чіп: CP2102 / CH9102X / CH340;

Максимальний струм стабілізатора напруги: 800 мА;

Wi-Fi Стандарти: FCC / CE / IC / TELEC / KCC / SRRC / NCC;

Протоколи: 802.11 b/g/n/d/e/i/k/r (802.11n до 150 Мбіт/с);

A-MPDU та A-MSDU підтримка захисного інтервалу в 0,4 сек;

Частотний діапазон: 2,4 ~ 2.5 ГГц;

Bluetooth протоколи: Bluetooth v4.2 BR/EDR та BLE specification;

Радіо NZIF з чутливістю: -98 дБм;

Передатчик: class-1, class-2 та class-3 AFH;

Аудіо: CVSD та SBC;

Апаратні засоби та інтерфейси: SD, UART, SPI, SDIO, I²C, LED PWM, Motor PWM, I²S, I²C, IR GPIO, сенсорний датчик , ADC, DAC, LNA підсилювач;

Датчики «на борту»: датчик Холла, температурний датчик;

Генератори: кварцовий 26 МГц та 32 кГц

Живлення мікромодуля: В 2.2 ~ 3.6;

Робочий струм, середній: 80 мА;

Робочий струм піковий 500 мА;

Діапазон робочих температур: -40°C ~ 85°C;

Програмне забезпечення: режими Wi-Fi Station / softAP / SoftAP + station / P2P;

Захист: WPA / WPA2 / WPA2-Enterprise / WPS;

Шифрування: AES/RSA/ECC/SHA;

Оновлення ПЗ: UART Download / OTA (по мережі);

Розробка: Cloud Server Development / SDK for custom firmware development;

Мережеві протоколи: IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT;

Налаштування користувача: AT instruction set, cloud server, Android / iOS App.
