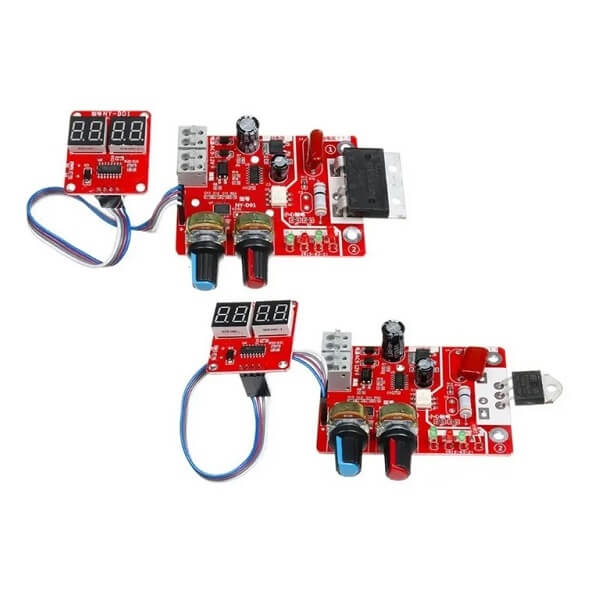

Плата управління, контролер для точкового зварювання NY-D01 40А/100А

Плата управління, контролер для точкового зварювання NY-D01 40А / 100А призначений для виготовлення зварювального апарату для контактного точкового зварювання. Дозволяє керувати тривалістю та потужністю імпульсу.

Зміна параметрів, що задаються, здійснюється за допомогою двох змінних резисторів, виставлене значення відображається на дисплеї.

На лівій стороні дисплея відображається час імпульсу від 0,02 сек при значенні 01 до 1 сек при значенні 50, праворуч дисплея відображається потужність імпульсу від 30 до 99 відсотків.

На платі є контакти для підключення педалі, що робить процес точкового зварювання зручнішим.

Контролер допоможе якісно зварити стрічку та не зіпсувати при цьому акумулятор. Підходить для паяння акумуляторів 18650 та ін.

В інтернеті є багато інформації про створення апарату точкового зварювання на основі такого контролера та трансформатора від мікрохвильової печі зі знятою вторинною обмоткою.

Увага!!! Цей контролер працює лише на змінному струмі! Якщо заживити слаботочну частину від постійного струму - зварювання не запрацює, силова частина на постійному струмі швидше за все згорить.

ХАРАКТЕРИСТИКИ

Модель: NY-D01;

Побудований на мікроконтролері STM8;

Комплектується тиристором до 40А/100А;

Регулятори налаштування часу імпульсу та сили струму;

Самозатискні конектори для підключення;

Два індикатори: часу імпульсу 1–50 (1 розподіл – 0.02 с) та сили струму (30–99 %);

Напруга живлення: АС 9-12 В;

Розмір плати: 8 х 6 см;

Вага: 70 р.
