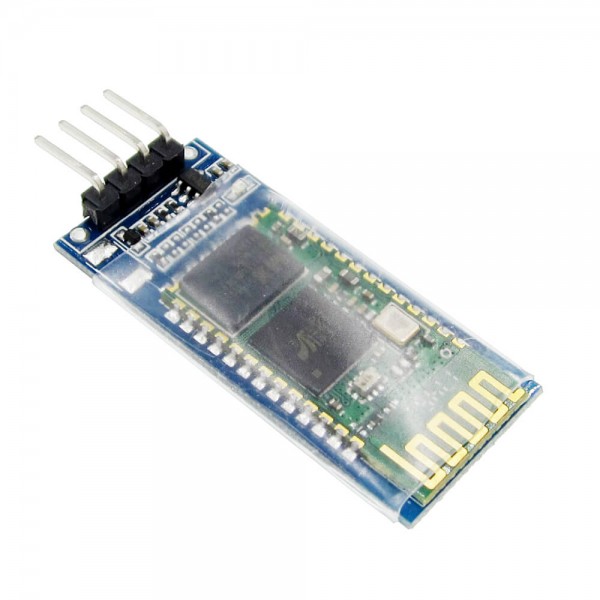

Bluetooth модуль HC-06 для Arduino

Bluetooth модуль HC-06 дозволяє підключати модулі Arduino до телефонів, PDA, наладонників, смартфонів, ноутбуків, та будь-яких інших пристроїв, що мають Bluetooth, що працює в режимі master. Дозволяє передавати дані на Arduino контролер через стандартний інтерфейс RS-232.

Для використання модуля Bluetooth потрібно спочатку на його основі зібрати прототип: підключити живлення, контролер, пристрій з master Bluetooth. Потім слід записати в Arduino контролер спеціальну програму. Потім на комп'ютері потрібно створити COM порт через з'єднання Bluetooth. Після цього знадобиться програма-термінал для відправки даних через COM порт через з'єднання Bluetooth, наприклад, безкоштовна Termite. Потім потрібно провести налаштування та тестування модуля за допомогою AT-команд та розпочинати роботу. Також є можливість підключення до Linux та Android.При підключенні до модуля живлення, на корпусі повинен спалахнути червоний світлодіод.

Управління Bluetooth модулем здійснюється із пристрою master Bluetooth (телефон, PDA, ноутбук та ін.). Дані передаються за стандартом UART, який вшитий в більшості систем, що вбудовуються (цей порт є майже у всіх мікроконтролерах, або легко організується програмно). Також можливе керування за допомогою AT-команд.Bluetooth модуль з антеною має один 4-х піновий штирьовий інтерфейс.

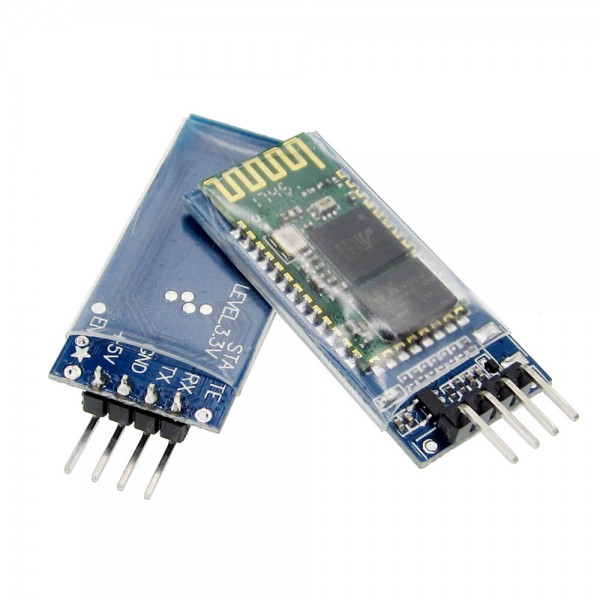

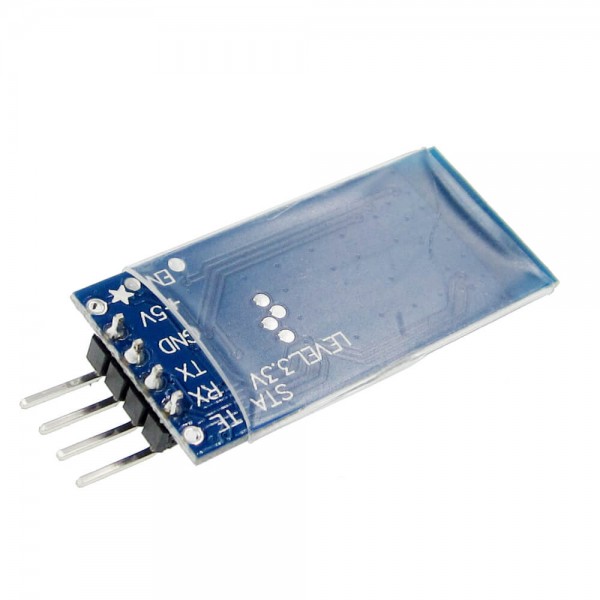

Розпинування

STATE – сюди дублюється сигнал із вбудованого світлодіода, коли модуль активний світлодіод блимає, коли зв'язок встановлений – горить.

RXD – на цьому піні модуль приймає дані (тобто у вашому скетчі сюди треба надсилати дані)

TXD – сюди модуль надсилає дані

GND - земля

VCC – живлення 5В

EN – вкл/викл, якщо подати сюди логічну одиницю (або просто логічну одиницю), то модуль вимкнеться, якщо логічний нуль (або просто не підключати цей пін) працюватиме.

ХАРАКТЕРИСТИКИ

Модель: HC-06;

Контролер: BC417 компанії Cambridge Silicon Radio;

Зв'язок з Arduino: інтерфейс RS232;

Чутливість приймача: -80 dBm;

Діапазон зміни вихідної потужності: від -4 до +6 dBm;

Рівень потужності: Bluetooth Class2 (+6 dBm);

Апаратна підтримка: Bluetooth 2.0+EDR (Enhaced Data Rate);

Робоча частота: 2,4 ГГц;

Вбудована пам'ять: 1 МБ;

Напруга живлення: 3,6...6 В;

Струм споживання: 30...40 мА;

Можливі швидкості передачі даних: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400 бод;

Робочий температурний діапазон -25...75°C;

Фізичні розміри (Д х Ш х В): 27 × 13 × 2 мм;
