Цифровий датчик температури та вологості DHT-11

DHT-11 - недорогий цифровий датчик температури та вологості, що дозволяє калібрувати цифровий сигнал на виході. Цифровий датчик температури та вологості DHT-11 складається з ємнісного датчика вологості та термістора. Також датчик містить в собі АЦП для перетворення аналогових значень вологості та температури. Датчик дуже простий у використанні. Єдиним недоліком цього датчика є те, що оновлення даних відбувається приблизно 1 раз на секунду.

ХАРАКТЕРИСТИКИ

Діапазон вимірювання вологості: від 20% до 95% з 5% точністю

Діапазон вимірювання температури: від 0 до 50 град. з точністю 2 град.

Частота опитування: ~1 Гц (приблизно раз на 1 сек.)

Розміри: 15.5мм x 12мм x 5.5мм

Виходи: 4 виходи з відстанню між ніжками 0.1"

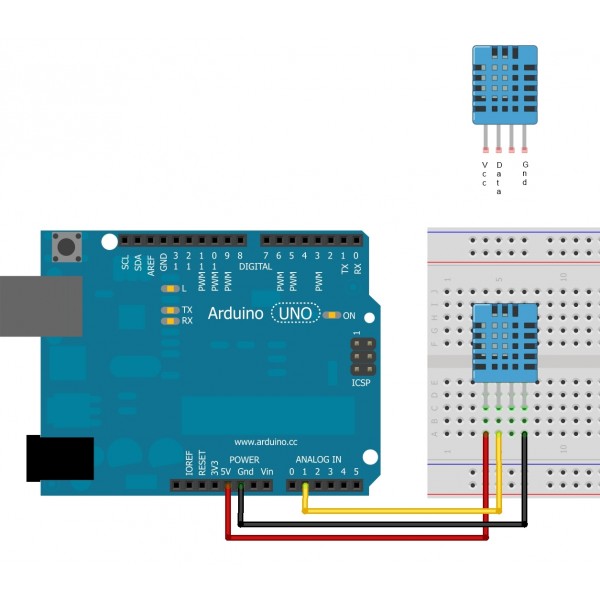

При підключенні до мікроконтролера ви можете між виходами Vcc і Data розмістити підтягуючий pull-up резистор номіналом 10 кОм. Плата Arduino має інтегровані pull-up, але вони дуже слабкі — близько 100 кОм.

Виходи

1. Vcc (3-5В живлення)
2. Data out — Виведення даних
3. Не використовується
4. Загальний
