Модуль індикації та управління LED&KEY TM1638 (8 індикаторів + 8 світлодіодів + 8 кнопок)

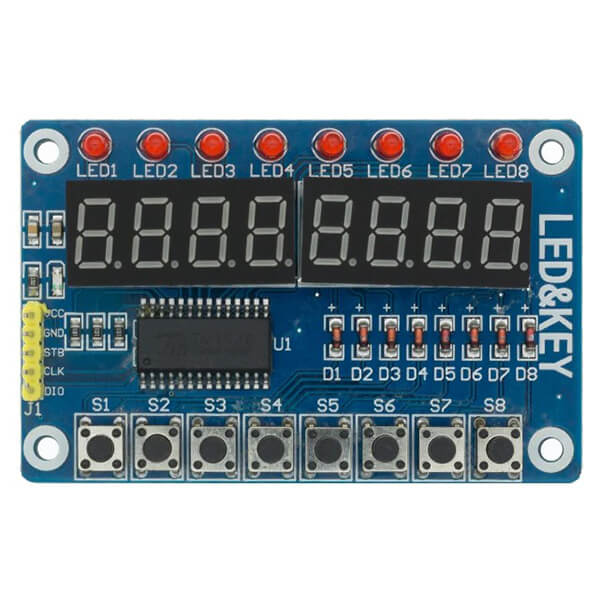

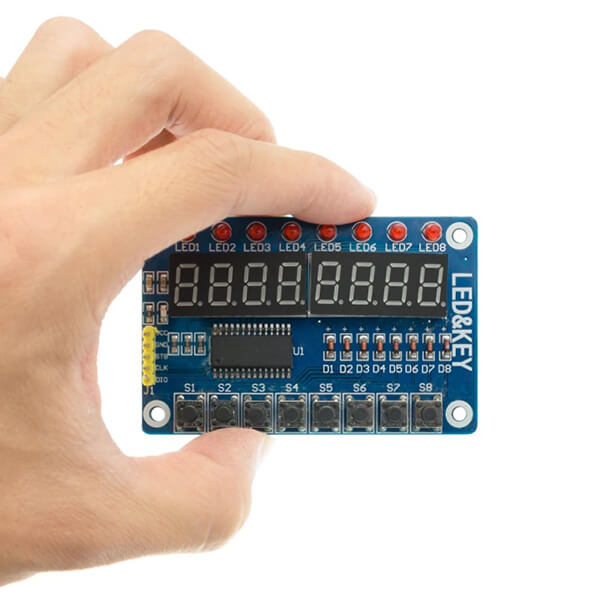

Модуль індикації та управління LED&KEY TM1638 - індикаторний клавіатурний модуль на мікросхемі TM1638 призначений для введення-виведення інформації з мікроконтролера. Плата відображає інформацію на 8 семисегментних індикаторах, 8 світлодіодах і дозволяє вводити інформацію з 8 кнопок. Для керування використовується послідовний інтерфейс.

Управління індикаторами та визначення натискання кнопок виконує мікросхема TM1638 китайської фірми Titan Micro Electronics. TM1638 приймає від МК і передає дані по унікальному послідовному інтерфейсу трьох сигналів, близькому до інтерфейсу SPI. Відмінність від SPI полягає в об'єднанні в одну лінію двох ліній прийому та передачі. Назви сигналів відмінні від прийнятих у SPI, але вони добре впізнаються.

Мікросхема містить внутрішні регістри зберігання стану світлодіодів та кнопок. Запис та читання регістрів відбувається за командами, що приходять за інтерфейсом. Після запису регістрів мікросхема автоматично формує сигнали керування індикаторами та опитування кнопок.

Сигнали інтерфейсу TM1638

STB – дозвіл роботи мікросхеми за низького рівня сигналу. Після перемикання в активний рівень перший байт, що приймається, сприймається як команда. Часто для позначення цього сигналу використовують слова строб, що стробує.

CLK – тактовий сигнал при передачі даних у мікросхему. Дані фіксуються фронтом сигналу. Джерелом сигналу CLK є зовнішній пристрій.

DIO – двоспрямована лінія даних. Передача синхронізується фронтом сигналу CLK.

ХАРАКТЕРИСТИКИ

Напруга живлення: 5 В

Робочий струм: 125 мА

Максимальна частота синхронізуючого сигналу: 405 КГц

Кількість каналів керування: 3

Кількість розрядів: 8

Діапазон робочих температур: від -10 до + 60°C

Розміри: 76х50х9мм

Вага: 27г
