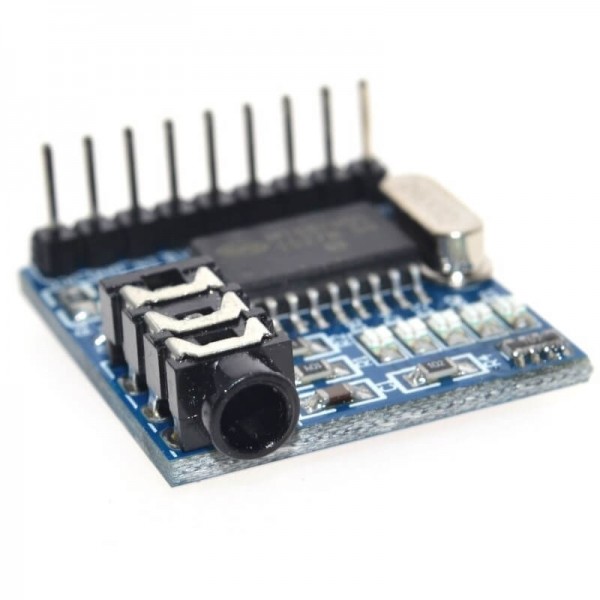

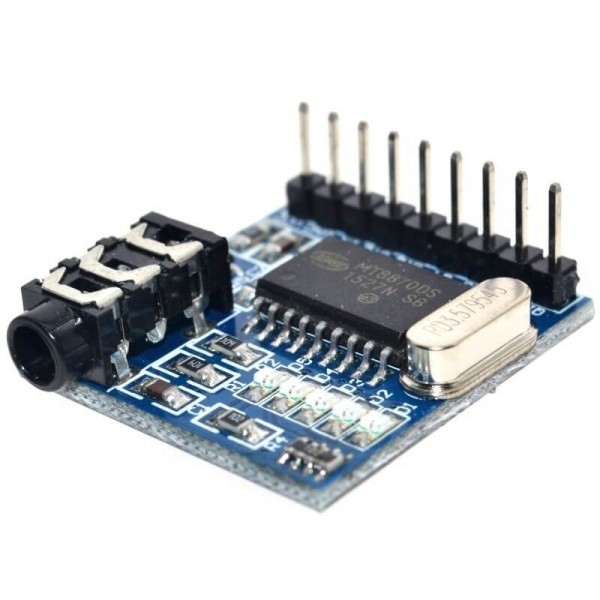

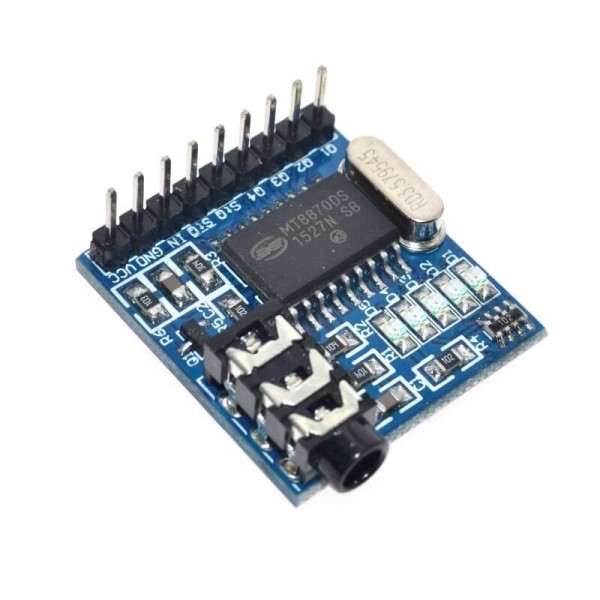

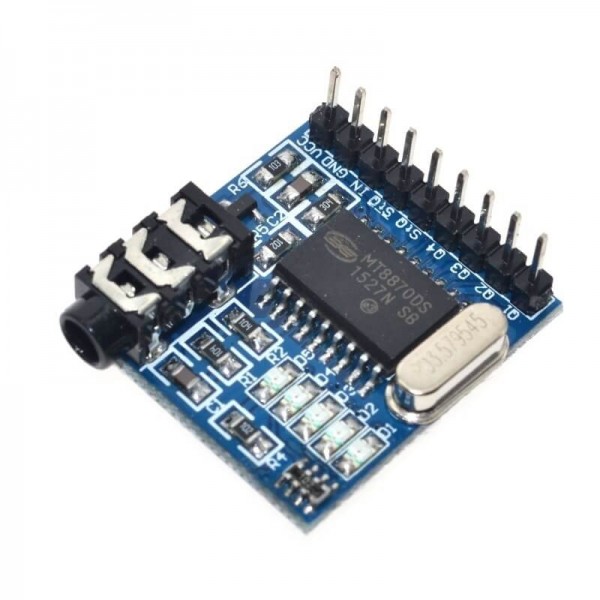

Аудіо декодер DTMF MT8870 (декодування сигналів DTMF телефону, 4 канали)

Аудіо декодер DTMF MT8870 (декодування сигналів DTMF телефону, 4 канали) надає можливість декодування сигналів тонального типу телефону та задавати певні рівні на кожному з чотирьох каналів. Модуль можна підключити до телефону (включаючи мобільні пристрої), встановити його конфігурацію на автоматичну відповідь і, зателефонувавши на використаний телефон, натискати клавіші телефону і встановлювати висновки на нуль або одиницю. Якщо до висновків підключити модуль реле, то можна дистанційно перемикати навантаження увімкнений або вимкнений стан. Також є два виходи стробування вихідних сигналів - прямий та інверсний. DTMF-декодер на чіпі MT8870 використовується для керування різними електронними пристроями за допомогою DTMF-команд, що відправляються мобільним телефоном. Для роботи модуля його необхідно підключити через встановлений на платі роз'єм 3,5 мм jack до GSM-модуля або мобільного телефону з можливістю автоматичного підняття трубки. Модуль може декодувати 16 різних DTMF команд, видаючи в результаті на виходи Q1 ... Q4 унікальний 4-бітовий код для кожного типу DTMF (бінарне подання цифри, що утримується в керуючому телефоні, наприклад цифра 5 - 1001). Для зручності кожен канал має світлодіод, який відображає його статус (високий або низький рівень).

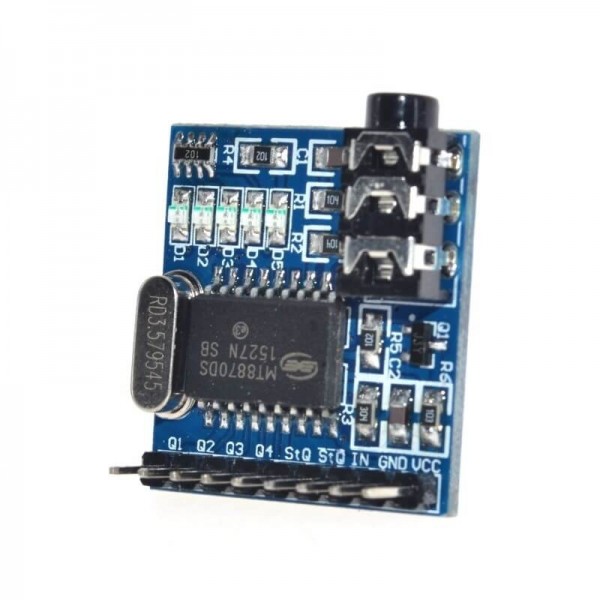

Висновки модуля:

Q1-Q4 - виведення декодера по каналах від першого до четвертого відповідно;

StQ - виведення стробування сигналів на виході;

-StQ - виведення інверсного типу стробування вихідних сигналів;

IN - аналоговий вхід декодера;

GND - загальний висновок;

VCC - вхід напруги живлення.

ХАРАКТЕРИСТИКИ

Напруга живлення: 5 В;

Кількість каналів для декодування: 4;

Розміри: 26 х 24 мм.
