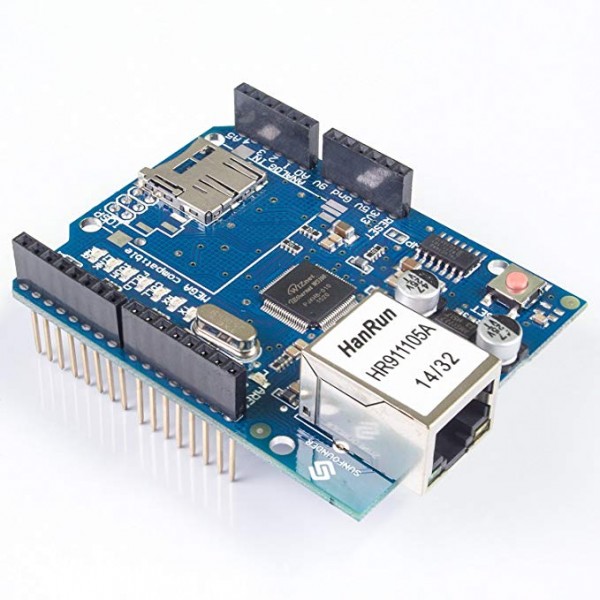

Ethernet Shield W5100 Мережевий шилд для Arduino UNO, MEGA

Ethernet Shield W5100 Мережевий шилд для Arduino UNO, MEGA дозволяє з легкістю перетворити Ваш контролер на мережевий пристрій - перетворити ваш Arduino на простий веб-сервер або використовувати Інтернет для читання/запису своїх цифрових та аналогових виходів/входів. Він безпосередньо підтримується офіційною бібліотекою Ethernet Arduino. Він також підтримує читання та запис міні-SD-карти (TF-карти), роз'єм для якої знаходиться на платі шилду. Шилд має масштабований дизайн. Ви можете не тільки безпосередньо підключити його до плати Arduino, але й встановити на нього інші шилди.

Особливо варто відзначити той факт, що на платі встановлені резистори 51Ом, згідно з даташитом до мікросхеми W5100, що призводить до значного тепловиділення та необхідності використання додаткового радіатора для відведення тепла.

Шилд впевнено працює з 10/100 Мбіт Ethernet, але не гарантується його робота з деякими 1000 Мбіт роутерами.

Спілкування з шилдом відбувається по шині SPI (як із W5100 так і з microSD), займаючи висновки 11, 12, 13 для плат на Atmega8/168/328 або 50, 51, 52 для плат серії Mega (на Atmega1280/2560 ) тобто. їх не можна буде використовувати у своєму скетчі.

На платах серії Mega (на Atmega1280/2560) для коректної роботи модуля SPI також необхідно перевести в режим виходу пін 53.

Для сумісності з усіма варіантами плат з'єднання з шиною SPI здійснюється лише через роз'єм ICSP (ISP).

Працювати з W5100 і з microSD можна тільки по черзі (оскільки сидять на одній шині), вибір W5100 здійснюється піном 10, microSD - піном 4

Оскільки дотягнуться, при встановленому шилді, до кнопки скидання на Arduino неможливо, на ньому встановлено дублюючу кнопку Reset.

А для індикації роботи на платі встановлено 8 світлодіів:

• PWR - індикація живлення шилду 3v3
• LINK - дублює жовтий світлодіод на RJ45, показує наявність з'єднання блимає при прийомі/передачі.
• 100M – дублює зелений світлодіод на RJ45, показує наявність 100Mb/s з'єднання
• FULLD - двонаправлене з'єднання (FULL Duplex)
• COLL - блимає при виявленні колізій
• RX - блимає при прийомі шилдом даних
• TX - блимає під час передачі шилдом даних
• L – дублює світлодіод на L на Arduino, в даному випадку індикує вибір чіпа W5100.

ХАРАКТЕРИСТИКИ

Мікросхема інтерфейсу: W5100

Мережний інтерфейс: Ethernet 10/100 Мбіт

Напруга живлення: 5В

Сумісність з контролерами Arduino Mega2560 / Uno R3 / Arduino Duemilanove та Mega series.

Додає слот для картки micro-SD, може використовуватися для зберігання файлів для обслуговування через мережу.

Підтримка протоколів TCP/IP.
