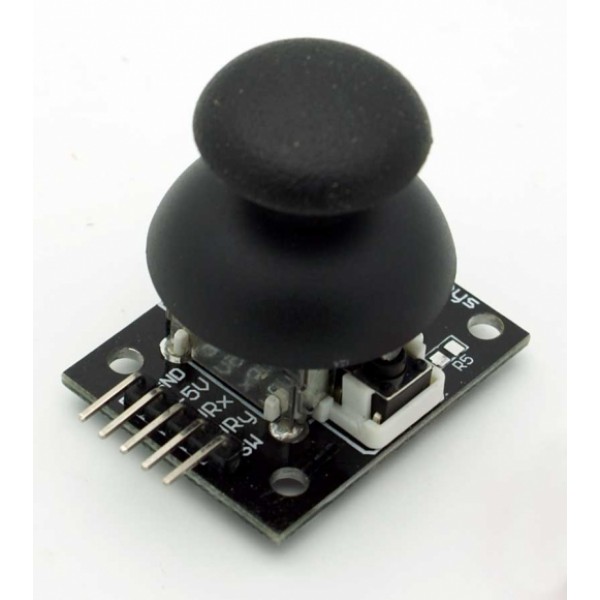

Джойстик PS2 KY-023 для Arduino

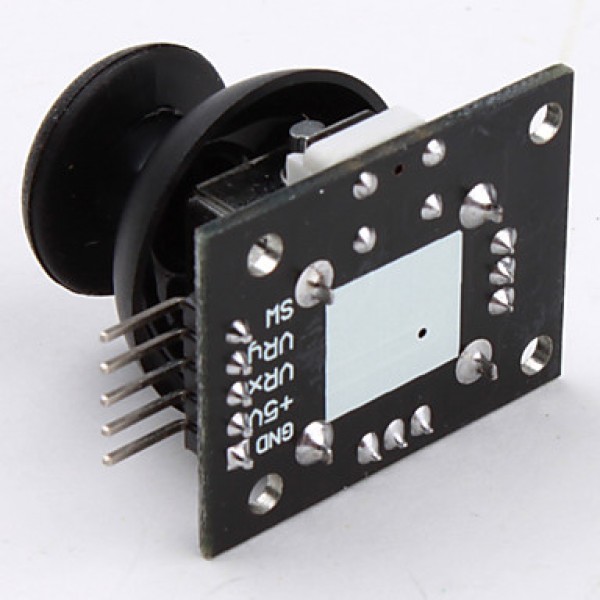

Джойстик має 5 виходів: VCC (+5D), GND (земля), Х (переміщення по осі Х), Y (переміщення по осі Y) та Button (сигналізує чи натиснута кнопка). Підключіть живлення та знімайте з виходів X, Y та Button статус поточного положення джойстика. На виходах Х та Y сигнал диференційований, тобто змінюється від кута нахилу ручки.

При використанні напруги живлення 5В за замовчуванням на аналогових вихлдах X і Y буде 2.5В. При переміщенні джойстика в один бік напруга наростатиме до 5В, при русі джойстика в інший бік напруга падатиме до 0В. Виходи підключаються до аналогових входів Arduino. Таким чином можна отримувати точне положення джойстика і реагувати на кут нахилу, а не тільки на сам факт нахилу ручки.

ХАРАКТЕРИСТИКИ

Розміри плати джойстика: 26х34 мм

Відстань між отворами для кріплення: 26х20мм

Діаметр отворів кріплення: 3мм
