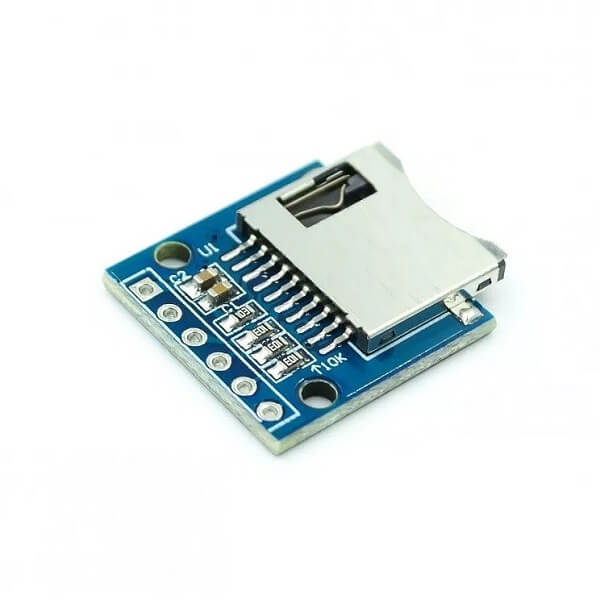

Модуль для підключення Micro SD/TF карт

Модуль для підключення Micro SD/TF карт - дозволяє підключити microSD картку до Arduino або іншого мікроконтролера, що є найдоступнішим і найефективнішим варіантом збільшення пам'яті даних для проектів. Зверніть увагу, що даний модуль працює з напругою живлення 3.3 В, логічні рівні також 3.3 В. Це означає, що при використанні з 5-вольтовими мікроконтролерами треба подбати про сумісність з логічними рівнями, або поставити між модулем SD та мікроконтролером конвертер логічних рівнів 3.3 <-> 5.

Для роботи картку SD необхідно відформатувати у форматі FAT16 або FAT32. Можна використовувати для цього засоби операційної системи. SD-карта взаємодіє з платою Arduino за протоколом SPI. Використовуються 4 контакти, для Uno це 13-SCK, 12-MISO, 11-MOSI, для піна вибору CS зазвичай використовують 10, але можна вибрати інший. Arduino IDE має вбудовану бібліотеку для роботи з SD-картами, яка так і називається – SD.

ХАРАКТЕРИСТИКИ

Інтерфейс: SPI

Напруга живлення: 3.3 В

Логічні рівні: 3.3В

Розмір плати: 18x18x6 мм
