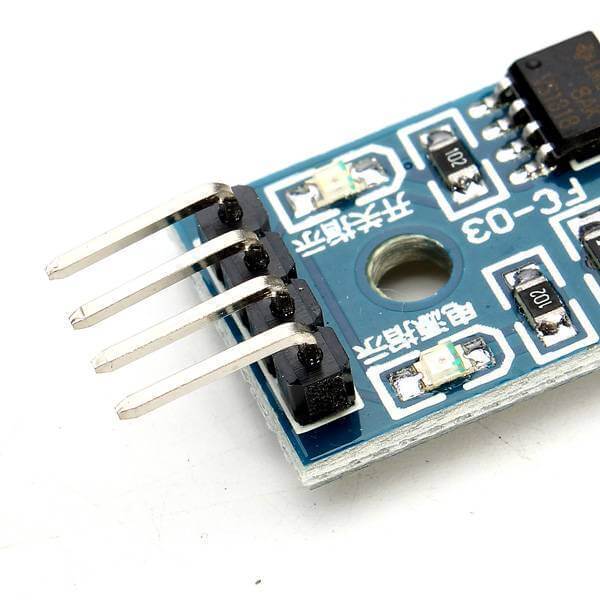

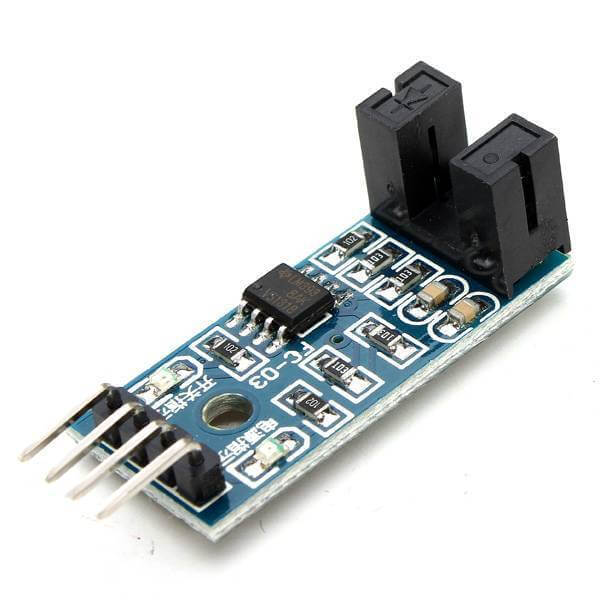

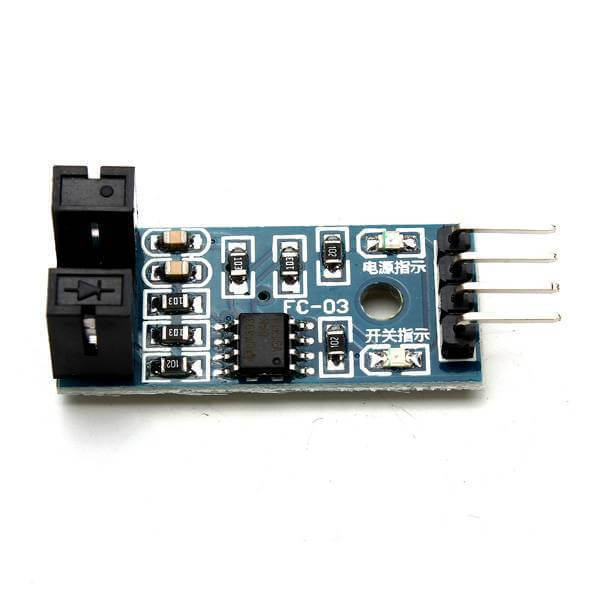

Модуль із оптичним датчиком швидкості обертання FC-03 (Кінцевий вимикач)

Модуль з оптичним датчиком швидкості обертання FC-03 (Кінцевий вимикач) має спеціальний штирковий роз'єм для підключення до плати мікроконтролера Arduino, AVR, ARM та ін. Модуль має спеціальний отвір у платі, що полегшує його монтаж та кріплення на будь-яку роботизовану платформу або шасі робота. Використовується для визначення швидкості двигуна, підрахунку імпульсів, виявлення перешкоди. Принцип – визначення об'єкта (перешкоди) між прорізами. Також цей модуль можна використовувати як високоточний кінцевий вимикач, датчик положення.

ПРИЗНАЧЕННЯ ВИВОДІВ

VCC: + живлення

GND: Загальний

DO: Цифровий вихід

АТ: Аналоговий вихід

ХАРАКТЕРИСТИКИ

Напруга живлення: 3,3В - 5В;

Ширина паза датчика: 5 мм;

Тип виходу: аналоговий та цифровий;

Використовуваний компаратор: LM393;

Індикатори: Живлення, Стан виходу;

Розміри модуля: 38 x 14 x 7 мм;

Струм споживання енкодера: 1.4 мА;

Робоча температура: від 0°C ~ + 70°C;

Кріпильний отвір під гвинт: 3 мм.
