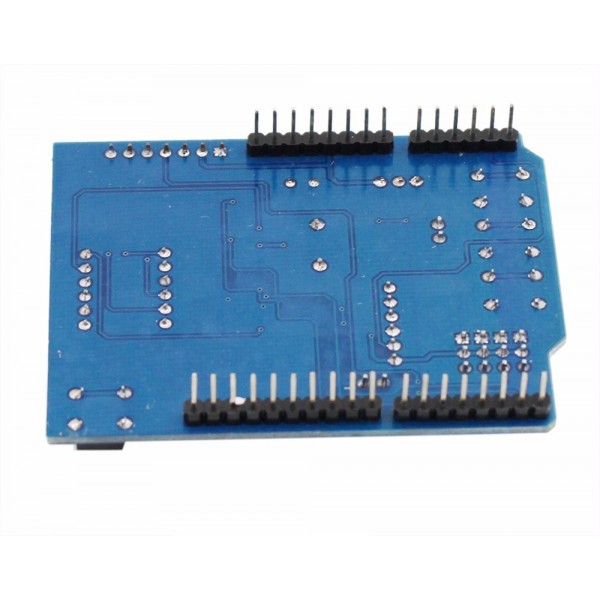

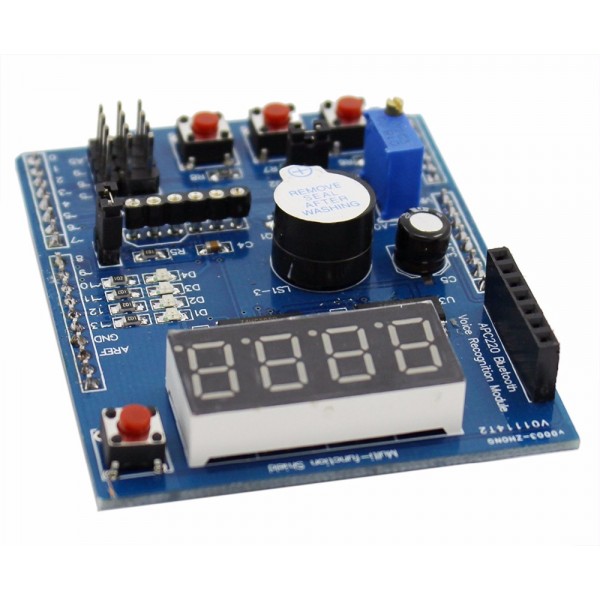

Багатофункціональний навчальний шилд для Arduino UNO, LENARDO, MEGA 2560

Багатофункціональний навчальний шилд призначений для ознайомлення з платформою Arduino; створення проектів на базі контролерів Arduino UNO, LENARDO, MEGA 2560; управління периферією та роботою з датчиками. Шилд дозволяє отримати практичний досвід роботи зі зсувними регістрами, управління семисегментними індикаторами, аналоговими та цифровими датчиками температури, введенням з кнопок, bluetooth модулями, і т.д. Шилд можна використовувати як для навчання, так і готових конструкціях. Схема шилда проста у використанні і зводить до мінімуму ризик виходу з ладу елементів при їх неправильному підключенні.

МОЖЛИВОСТІ І КОМПЛЕКТАЦІЯ

1. Вбудований чотирирозрядний семисегментний індикатор з інтерфейсом SPI, який призначений для індикації напруги, температури тощо. Також використовується для полегшення процедури налагодження

2. Підтримка інтерфейсу датчика температури DS18B20 (датчик у комплект не входить)

3. Підтримка інтерфейсу датчика температури LM35 (датчик у комплект не входить)

4. Високоточний регульований потенціометр (може бути використаний для керування яскравістю LED індикаторів)

5. Підтримка датчика інфрачервоного приймача для систем дистанційного керування (датчик у комплект не входить)

6. 4 апаратні кнопки (одна з яких призначена для скидання)

7. Звуковий сигналізатор (бузер)

8. Підтримка інтерфейсу голосового модуля

9. Підтримка Bluetooth та інших бездротових інтерфейсів (за допомогою зовнішніх модулів розширення)


ХАРАКТЕРИСТИКИ

Напруга живлення: 5В

Пристрої введення: тактові кнопки (А1, А2, А3)

Інтерфейс введення:
Цифровий: DS18B20 (А4) (з резистором, що відключається)
Аналоговий: LM35 (А4)
Аналоговий : змінний резистор (А0)

Інтерфейс виведення:
Звуковий випромінювач (D3) (з додатковим транзистором)
Світлодіоди (D10, D11, D12, D13)<
Семісегментна світлодіодна матриця (SPI)
Bluetooth роз'єм APC220
Роз'єм для підключення голосового модуля APC220

Додаткові інтерфейси:
Додатковий роз'єм живлення (Vcc, Gnd)
Роз'єми для підключення сервоприводів (D5, D6, D9)
Роз'єм для підключення аналогових датчиків (А5)
Роз'єм для підключення інфрачервоного датчика (D2)

Розміри: 69 х 53,5 мм
