Плата розробника STM8 на контролері STM8S103F3P6

Плата розробника STM8 на контролері STM8S103F3P6 нове сімейство не дорогих 8-ми бітних контролерів, прямі конкуренти Atmel, що використовуються в Arduino сумісних платах. Основні вагомі переваги плати - вартість, легкість у роботі, швидкість та функціонал.

Основою цього модуля є чіп STM8S103F3P6. Це сімейство 8-розрядних мікроконтролерів STM8S103F3 мають 8 Кбайт флеш-пам'яті програм, а також інтегровану EEPROM. Продуктивність та надійність пристрою забезпечуються передовим ядром та периферійними пристроями, виконаними за найсучаснішою технологією, тактовою частотою 16 МГц, надійними входами/виходами, незалежними сторожовими таймерами з окремим джерелом синхронізації. Вартість системи знижується завдяки інтегрованому EEPROM для циклів запису/стирання до 300 k та високому рівню системної інтеграції з внутрішніми генераторами тактових імпульсів, сторожовим таймером та скиданням.

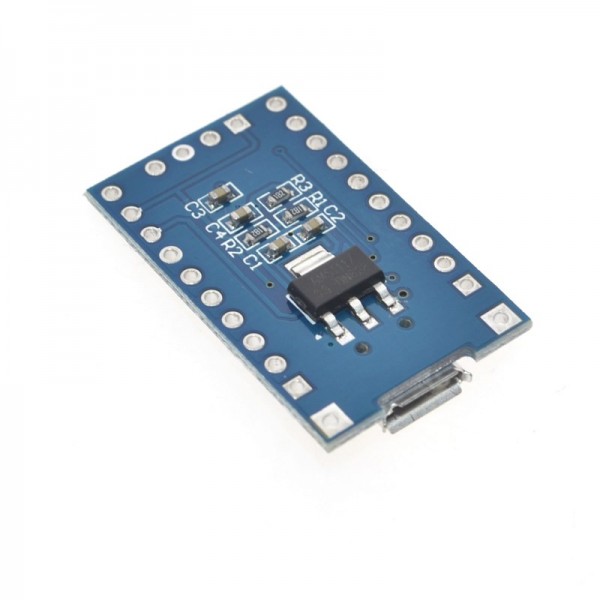

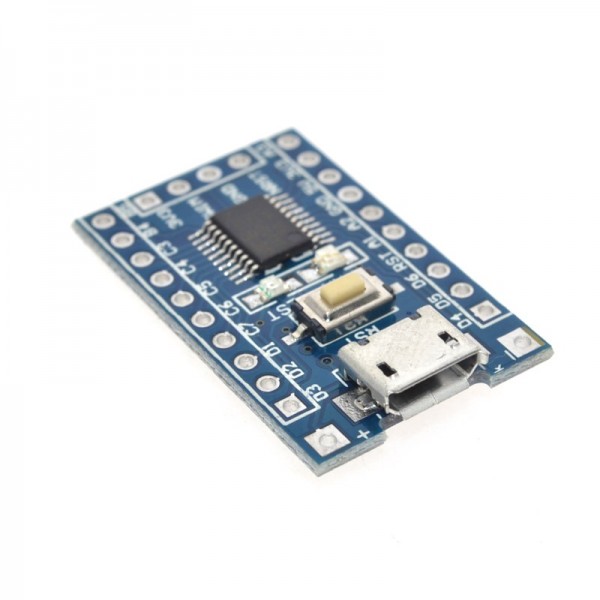

На платі зібрані всі необхідні мінімальні елементи для початку роботи з цим сімейством мікроконтролерів. Для програмування контролера потрібне застосування програматора ST-Link. Зручне розміщення виводів дозволяє застосовувати її з безпайковими макетними платами та програмувати не виймаючи її з макетної плати.

ХАРАКТЕРИСТИКИ

Модель: STM8S103F3P6.

Ядро: STM8

Режим налагодження: SWIM.

Робоча частота: 16 мГц.

Пам'ять програм: 8 К

Оперативна пам'ять: 1К

Пам'ять даних EEPROM: 640 байт

Напруга живлення: 2.0-3.6 В

Вихідний струм: 20 мА/пін

Порти: 16 портів введення/виводу

Інтерфейси: SPI, I2C, UART

Кварцовий резонатор: відсутній

Роз'єми: мікро USB для живлення плати. Не для програмування.

Розмір: 3.0 см x 1.9 см.
