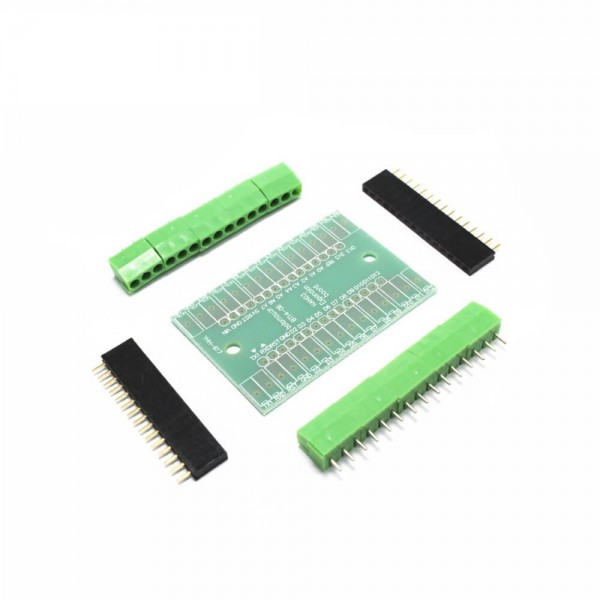

Терминальный адаптер для платы Arduino Nano

Модель: Терминальный адаптер для платы Arduino Nano

35.00грн

Количество

Задать вопрос

Терминальный адаптер для платы Arduino Nano используется для подключения к контроллеру типоразмера Arduino Nano (полная совместимость с контроллером версии 3.0) различных периферийных устройств (внешних датчиков, исполнительных механизмов, преобразователей, модулей, драйверов) с помощью проводников. Это реализуется за счет: увеличения рабочего пространства, возможности использования клемм-зажимов для закрепления проводников, возможности использовать проводники большего сечения.

Для использования терминального модуля Arduino Nano V3.0 нужно подключить к нему контроллер типоразмера Arduino Nano, так, чтобы microUSB порт контроллера указывал на надпись TN на плате адаптера или ориентируясь на маркировку контактов. Потом нужно к клеммам-зажимам адаптера подключить периферийные устройства, подать питание, запрограммировать контроллер и начинать работу.

Адаптер полностью совместим с контроллером Arduino Nano V3.0, но возможно подключить и контроллеры более старых версий – это приведет к тому, что аналоговые входы A0 – A7 будут работать в обратном порядке.

Входы/выходы терминального модуля Arduino Nano V3.0 полностью и симметрично повторяют соответствующие входы/выходы контроллера типоразмера Arduino Nano. Адаптер имеет 30 клемм-зажимов с обозначением: TX, RX, RST, GND, D2 – D13, 3V3, AREF, A0 – A7, 5V, RST, GND, VIN, которые, при собранном макете будут исполнять соответствующие функции.

ХАРАКТЕРИСТИКИ

Размеры (Д х Ш х В): 54 х 42 х 11 мм;

Вес: 25 г.
