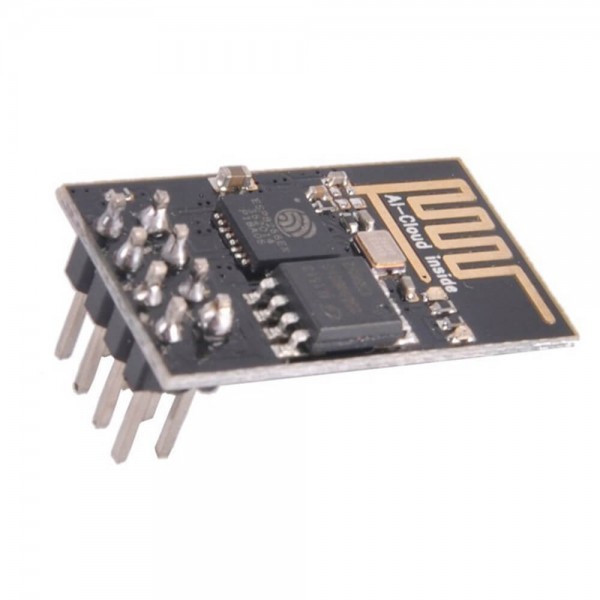

Wi-Fi модуль ESP8266 ESP-01

Wi-Fi модуль ESP8266 ESP-01 -найпоширеніша версія серед WIFI модулів серії ESP. Модуль ESP-01 призначений для використання в розумних розетках, mesh-мережах, IP-камерах, бездротових сенсорах, електроніці, що носиться, і так далі. Основними відмінностями плат серії ESP є кількість портів вводу/виводу, обсяг FLASH пам'яті і вид конекторів.

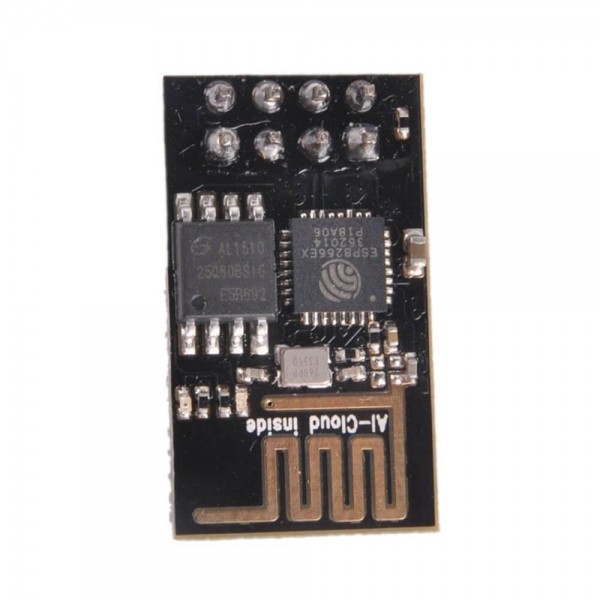

Модуль WIFI ESP-01 спроектований на базі мікросхеми ESP8266EX, чіпа FLASH-пам'яті об'ємом 1 МБ, мініатюрної антени та інших допоміжних компонентів. За допомогою мікросхеми ESP8266EX організовується зв'язок за інтерфейсом WIFI, який забезпечує проектам на платформі Arduino доступ до мережі Інтернет та можливість керувати датчиками на відстані. Мікросхема ESP8266EX має вбудований стек протоколу TCP/IP і процесор AT-команд. АТ-команди - це набір інструкцій, при отриманні яких модуль виконує певні дії.

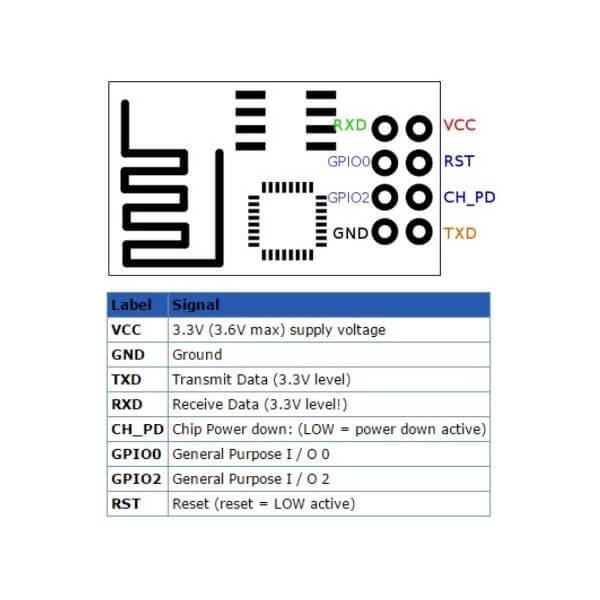

Модуль підключається до мікроконтролерів за допомогою шини інтерфейсу UART. На платі WIFI модуля є 8 виходів:

• VCC: живлення напругою від 2,5 до 3,6 В;
• GND: «земля»;
• TXD: передача даних (UART);
• RXD: прийом даних (UART);
• CH_PD: переводить модуль в енергозберігаючий режим;
• GPIO0: дозволяє перевести пристрій у режим програмування;
• GPIO2: порт введення та виведення;
• RST: апаратне скидання.

За потреби модуль ESP-01 можна підключити до персонального комп'ютера за допомогою адаптера USB. USB. - UART CH340.

Подається живлення від зовнішніх джерел живлення, плати Arduino або інших мікроконтролерів. Напруга живлення модуля, що рекомендується, становить 3,3 В. Про наявність живлення сигналізує світлодіод PWR, який підключений до шин живлення, а світлодіод D0 сигналізує про передачу даних через UART.

ХАРАКТЕРИСТИКИ

Мікросхема: ESP8266EX

Напруга живлення, В: 2,5 ... 3,6

Максимальний споживаний струм, мА: 215

Вбудований стек: TCP/IP

Спосіб керування: AT-команди

Максимальна відстань, м: 100

Робоча температура, °C: -40 ... +125

Розміри модуля, мм: 24,5 х 14
