Интерфейсная плата LPT BL-MACH-V1.1 (USB кабель в комплекте)

Модель: Интерфейсная плата LPT BL-MACH-V1.1 (USB кабель в комплекте)

190.00грн

Количество

Задать вопрос

Интерфейсная плата (плата опторозвязки) BL-MACH-V1.1 для управления шаговых или серво двигателей в системах станков с числовым программным управлением. Собрана на микросхемах на двух микросхемах 74HC245D. Комутационная плата не содержит драйверов шаговых двигателей. Использование возможно только с внешними микрошаговыми драйверами шаговых двигателей. Питается плата от USB или от внешнего блока питания. Контроллер совместим со всеми 2-х фазными микрошаговыми драйверами. Широко применяется при роботе на станках с ЧПУ, оборудовании лазерной резки, гравировки, различных систем автоматизированной сборки.

ОСОБЕННОСТИ

  • Полная поддержка программы MACH3, LinuxCNC и других компьютерных программ предназначенных для управления станком с помощью параллельного LPT порта;
  • Поддерживает до 5-ти осей управления;
  • Наличие раздельного питания цифровой части (от USB или внешнего источника +5В) и периферийных устройств (от внешнего источника +12-24В), для защиты компьютера;
  • Широкий диапазон входного напряжения для питания периферийных устройств от +12 до +24В, анти-реверсная функция;
  • Оптоизоляция всех входных сигналов для защиты компьютера;
  • Наличие реле для управления шпинделем. Выходной порт P17;
  • Оптоизолированый выход аналогового преобразователя с напряжением 0 - 10В для управления скоростью вращения шпинделя. Выходной порт P1;
  • Наличие 17 портов, которые могут работать с Оптоизолироваными входами драйверов управление шаговыми или серво двигателями;
  • Выходной порт Р1 можно использовать как выход ШИМ ( PWM) для управления со шпинделем с оптоизольованним входом;
  • Можно подключать в схемы с общим катодом или общим анодом и напряжением сигнала до +5 В;

ХАРАКТЕРИСТИКИ

Напряжение питания цифровой части: 5В;

Максимальный потребляемый ток цифровой части: 500мА;

Напряжение питания периферии: 12-24В;

Коммутационная способность реле: 8A / 25V АС;

Класс защиты: IP20;

Вес: 63г;

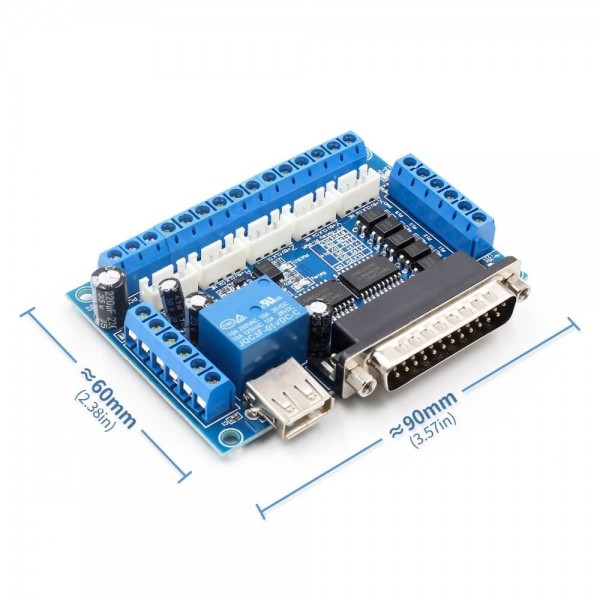

Размеры: 60х90х20 мм.
