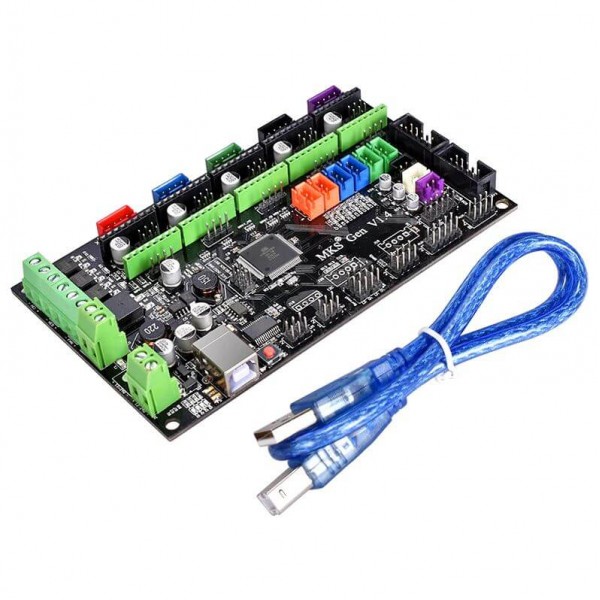

Плата керування MKS Gen V1.4 для 3D-принтера

Плата керування MKS Gen V1.4 для 3D-принтера, що поєднує в собі функціонал звичного зв'язування Arduino Mega 2560 + RAMPS 1.4, що має ряд переваг (Покращені MOSFET транзистори, можливість підключення дисплея безпосередньо на плату). Сумісна з усіма популярними прошивками 3D-принтерів, має висновки як у RAMPS (управління до 5-ма двигунами, підтримка крокових двигунів A4988, Drv8825, TMC2100, до 6 кінцевиків та ін.). Можливість підключення дисплея безпосередньо на плату.

Перед використанням плати MKS Gen V1.4 потрібно завантажити в неї прошивку. Тепер необхідно визначитися з місцем монтажу MKS Gen V1.4. Місце має бути захищене від агресивних факторів довкілля. Далі потрібно визначитись, які драйвери двигунів будуть використовуватись. Необхідно підібрати крокові двигуни, з якими доведеться працювати. Відповідно до технічних характеристик контролера потрібно вибирати крокові двигуни з живленням 12 - 24 В і максимальним споживаним струмом до 1 А, але так, щоб максимальний споживаний струм плати не перевищував у сумі 5 А. Якщо цю умову виконати неможливо, для двигунів потрібно використовувати зовнішнє джерело живлення. Також, якщо Ви використовуєте драйвери двигунів з великим споживаним струмом і зовнішнім живленням, то на платі передбачено п'ять штирьових роз'ємів. Двигуни підключаються до роз'ємів. До контактів, зазначених на звороті плати 1 A, 1 B - підключається первинна обмотка, до 2 A, 2 B - вторинна. Плата за замовчуванням підтримує підключення трьох осей та двох екструдерів. Роз'єми, призначені для екструдерів, можна використовувати для підключення додаткових осей, якщо в системі використовується менше двох екструдерів. У свою чергу, якщо в системі використовується менше трьох осей, то до осьових роз'ємів можна підключати додаткові екструдери.

ХАРАКТЕРИСТИКИ

Модель: MKS Gen V1.4;

Напруга живлення логіки: 5 В;

Напруга живлення: 12 - 24 В;

Максимальний струм: 5А;

Мікроконтролер: ATmega2560;

USB - UART: FDTI FT232RL;

Підтримка драйверів: DRV8825, A4988, TMC2100 та подібних;

Кількість екструдерів, що підключаються: 2;

Кількість кінцевиків, що підключаються: 6;

Розміри: 143 х 83 х 12 мм;

Вага комплекту: 140 г.

КОМПЛЕКТАЦІЯ

Плата управління MKS Gen V1.4: 1 шт;

USB Кабель тип A – тип B: 1 шт;

Джампери: 20 шт.
