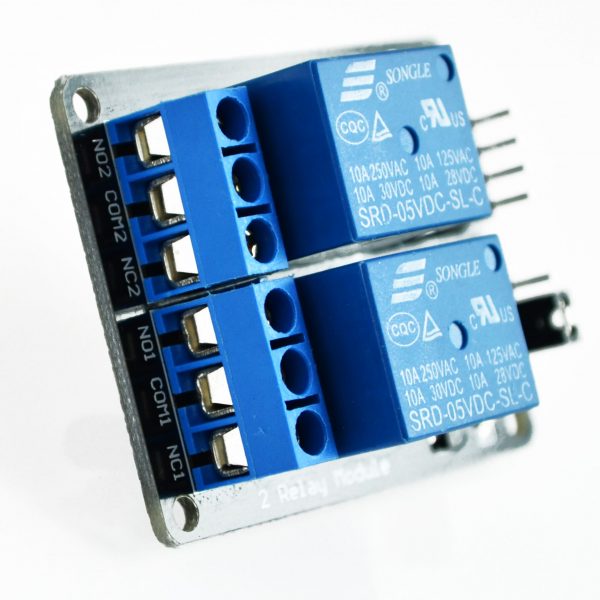

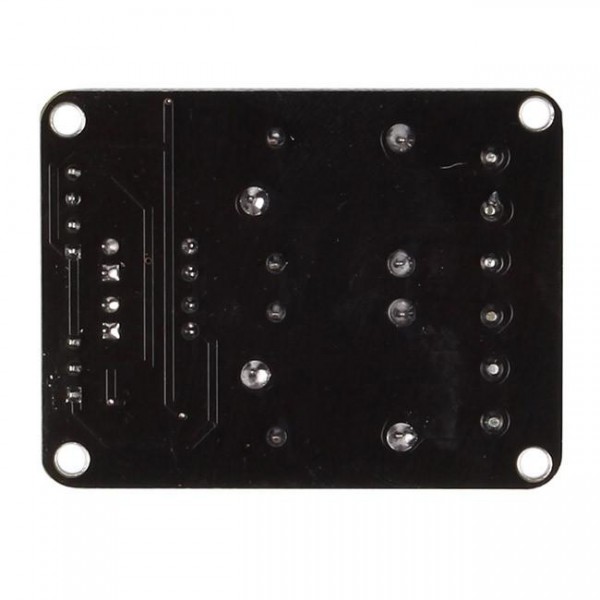

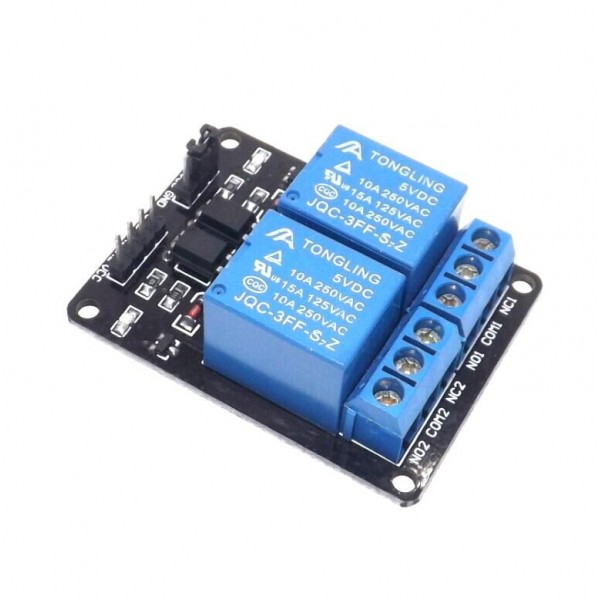

2-х канальный модуль реле 5В/12В 10А (с опторазвязкой)

Модель: 2-х канальный модуль реле 5В/12В 10А (с опторазвязкой)

50.00грн

Доступные варианты

Количество

Задать вопрос

Модуль реле 5В/12В 10А может управляться непосредственно с выводов микроконтроллера (Arduino и подобными). Максимальный ток нагрузки 10А при напряжении 250В.

Если вам нужна полная электрическая изоляция, подключите пин "Vcc" на реле к выводу +5В (+12В) на Arduino, но не подключайтесь к выводу Gnd на Arduino. Уберите джампер Vcc to JD-Vcc. Подключите отдельное питание +5В (+12В) (от другого источника питания) к выводу "JD-Vcc" и Gnd с платы - это даст питание для транзистора оптрона и обмотки реле.

Если же вам достаточно изоляции реле, то можно просто запитать модуль от выводов Arduino +5В (+12В) и Gnd и оставить джампер Vcc to JD-Vcc на своем месте.

Важно: для замыкания реле нужно подать на управляющий вход низкий логический уровень (LOW), тогда реле замыкается и светодиод загорается, для размыкания реле нужно подать уровень логической единицы (HIGH). Нельзя устанавливать перемычку оптической изоляции между пинами JVcc и GND!
