Фотореле, датчик освещенности XH-M131

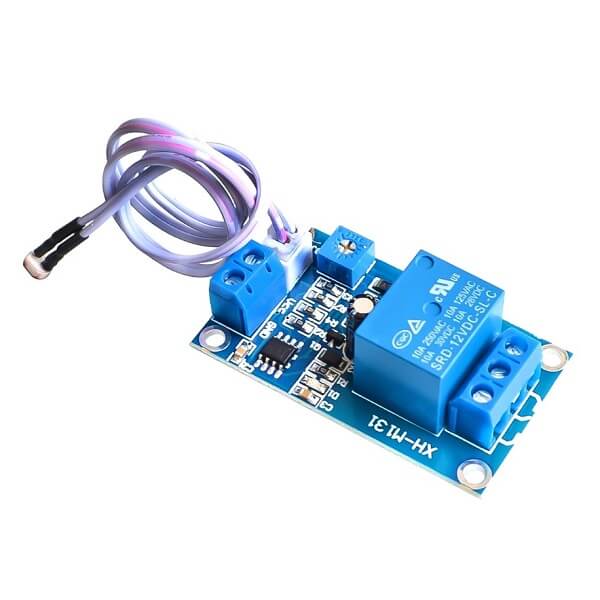

Фотореле, датчик освещенности XH-M131 - модуль который активирует реле при определенном уровне освещенности, датчик - фоторезистор подключается к плате при помощи кабеля, на конце кабеля фоторезистор с контактами в термоусадочной трубке.

При попадании света на фоторезистор он изменяет свое сопротивление. Из-за этого изменяется напряжение в цепи, которое сигнализирует о количестве света. Модуль можно использовать в проектах, в которых необходимо срабатывание реле при наличии заданной яркости света (освещение улицы, включение фар автомобиля и т.д.).

Порог срабатывания можно регулировать потенциометром, модуль не имеет таймеров включения и отключения, при наличии света заданной яркости реле включается, если освещенность часто меняет свое состояние, то и реле будет срабатывать на это.

Подключается фоторезистор к модулю с помощью вывода . На плате модуля имеется 2 клеммника:

J1 (клеммник 1): подключается питание реле
J2 (клеммник 2): подключается нагрузка

Также на плате присутствуют 2 светодиода:

D1: сигнализирует о питании модуля
D2: загорается при превышении заданного порога чувствительности датчика

ХАРАКТЕРИСТИКИ

Напряжение питания модуля составляет 12 В / 5 В.

Максимальные значения управления переменным током 220В/10А , или 30В/10А постоянным током.

Чувствительность настраивается подстроечным резистором (на плате модуля)

Размеры: 53х30 мм
