Дисплей LCD 1602 с клавиатурой (LCD keypad shield)

Модель: Дисплей LCD 1602 с клавиатурой (LCD keypad shield)

95.00грн

Количество

Задать вопрос

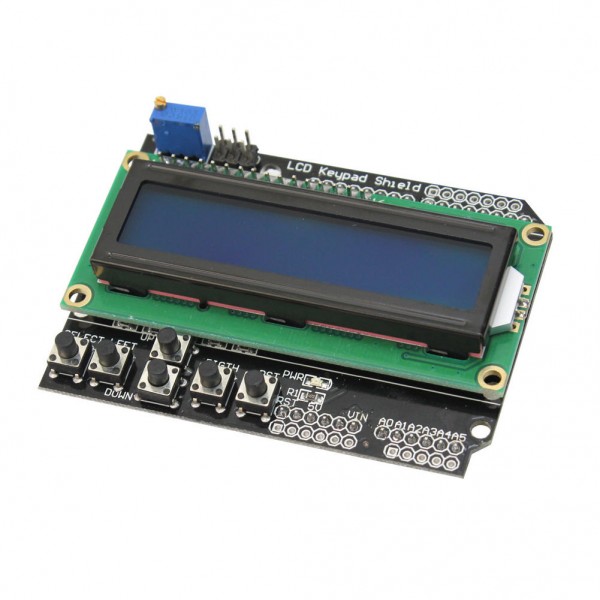

Дисплей LCD 1602 с клавиатурой (LCD keypad shield) - модуль символьного HD44780 совместимого ЖКИ-дисплея 16х2 (с возможностью регулировки яркости подсветки) и 6-ю тактовыми кнопками для Arduino. Пять тактовых пользовательских кнопок, шестая - кнопка сброса а так-же пять аналоговых разъемов для подключения, например датчиков или серво. Для функционирования ЖК-дисплея используются порты D4, D5, D6, D7, D8, D9, D10, порт A0 используется для считывания состояния пяти кнопок, которые подключены к данному порту через резистивные делители напряжения. При подключении к Arduino для вывода на дисплей можно использовать библиотеку LCD4Bit.

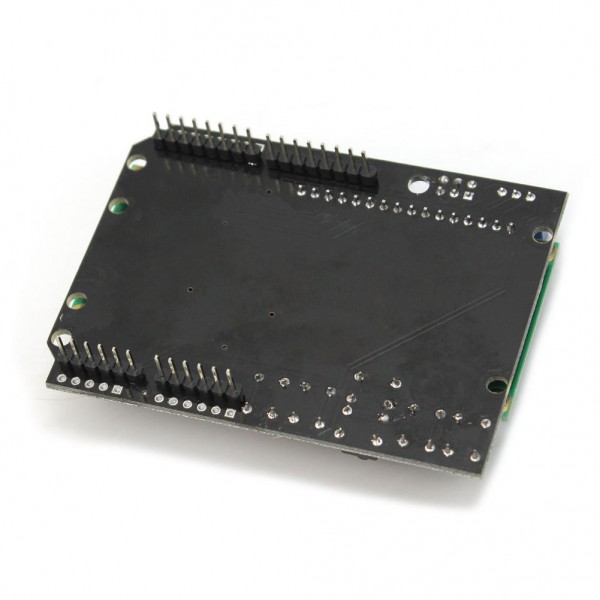

Подключение производится одним движением, необходимо просто состыковать шилд с платой из семейства Arduino (Diecimila, Duemilanove, UNO, Mega, Mega2560, Mega ADK).

Внимание!!! Перед использованием нужно настроить контрастность, яркость отображения символов на дисплее переменным резистором на плате.

ХАРАКТЕРИСТИКИ

Размеры: 80 x  58 x 12мм

Управление: 6 кнопок

Работа дисплея: в 4 битном режиме

Рабочая температура: 0 ~ 50°C

Подсветка: синяя

Цвет символов: белый

Размер символа: 4.35 x 2.95мм

Формат: 16 x 2

Размеры точки: 0.5 x 0.5мм

Интерфейс: HD44780

Видимая область: 64.5 x 13.8мм

Питание: 5В
