LCD дисплей Nokia 5110 з синім підсвічуванням

LCD дисплей Nokia 5110 - монохромний графічний дисплей 84х48 крапки, діагональ 1.6 дюйма з блакитним підсвічуванням (використовувався в телефонах Nokia 5110). Побудований на базі контролера PCD8544.

ХАРАКТЕРИСТИКИ

Контролер PCD8544

Рідкокристалічний дисплей Nokia: 5110

Роздільна здатність екрана: 84 x 48 пікселів

Розміри екрана: 36 х 24 мм

Інтерфейс підключення: SPI.

Колір підсвічування: Синій

Споживаний струм при відключеному підсвічуванні: 5 мА

Споживаний струм при включеному підсвічуванні: 20 мА

Напруга живлення логіки: 2,7...3,3 В

Сумісний з Arduino

Робоча температура: -20...70°C;

Розміри: 45 х 45 х 13,2 мм

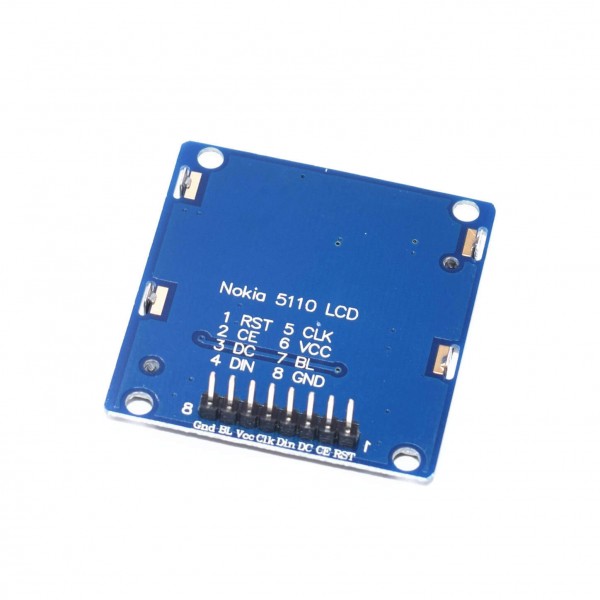

ВИСНОВКИ

RST - Reset

CE - вибір чіпа

DC - перемикач даних/інструкцій

DIN - Serial Data Line

CLK - Serial Clock Line

VCC - живлення (2.7 - 3.3В)

BL - підсвічування

GND - земля
