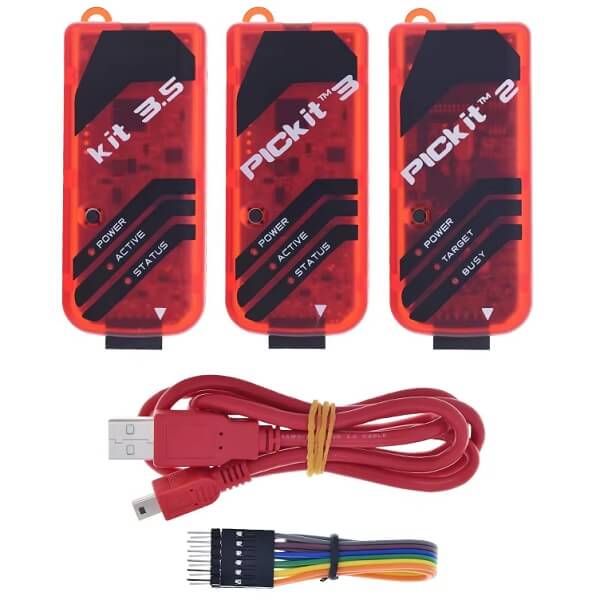

Програматор PICKIT 2 / 3 / 3.5

Програматор PICKIT 3 — нова версія програматора, наступник версії PICKIT 2, який є спеціальним пристроєм для прошивки та налагодження мікроконтролерів PIC. Мікроконтролер PIC широко використовується в автомобільних блоках керування. Також наявність програматора для мікросхем PIC буде необхідною умовою для будь-якого СТО, що спеціалізується на роботі з автомобільною електронікою.

Різниця між PICKIT3 і PICKIT3.5 - у підвищеній здатності навантаження другого, що дозволяє шити прямо в платі такі піки, де на прошивочних ногах висить різна периферія.

Програматор PICKIT 3 – внутрішньосхемний програматор-відладчик для розробки та налагодження програм з використанням PIC мікроконтролерів з підтримкою низьковольтних сімейств. Програматор PICKIT 3 дозволяє запрограмувати внутрішньосхемно практично всі Flash мікроконтролери Microchip. Підтримка МК: PIC10, PIC12, PIC16, PIC18, PIC24, PIC32, dsPIC30 та dsPIC33 за винятком зазначених у середовищі MPLAB. При появі нових мікроконтролерів можна завантажити оновлення програмного забезпечення та прошивки програматора PICkit3.

Програматор працює під управлінням безкоштовного середовища розробки MPLAB IDE. Починаючи з версії MPLAB IDE 8.33, поставляється утиліта для роботи з програматором PICKIT 3 з командного рядка. Утиліта дозволяє програмувати всі контролери, які підтримує остання версія PICKIT 3. За допомогою ключів запуску вибирається тип контролера, встановлюється напруга живлення, даються команди на читання, програмування та верифікацію Flash та EEPROM пам'яті мікроконтролерів. Утиліту можна використовувати для інтеграції програматора до автоматизованих систем, сторонніх редакторів коду.

Програматор PICKIT 3 під керуванням середовища розробки MPLAB IDE може виконувати функції внутрішньосхемного налагоджувача, тобто. дозволяє виконувати запуск програми, покрокове виконання команд, встановлювати точки зупинки мікроконтролера, а також переглядати та змінювати стан регістрів спеціального призначення та ОЗУ мікроконтролера PIC, що налагоджується.

ХАРАКТЕРИСТИКИ

Внутрішньосхемний програматор з USB Full Speed ​​інтерфейсом;

Середовище розробки MPLAB® (v.8.20 та пізніше);

Програмування до 512кБ Flash пам'яті;

Підтримка мікроконтролерів з напругою живлення від 1.8 В до 5 В;

Розширений діапазон напруги програмування від 1,8 до 14 В;

Вбудований монітор від КЗ та перенапруги;

Світлодіоди стану (Живлення, Активність, Помилка)

Живлення: USB 5V

Роз'єм: ICSP

Корпус: пластик

Колір: червоний

КОМПЛЕКТАЦІЯ

Програматор

USB шнур

Піни підключення (6 pin)
