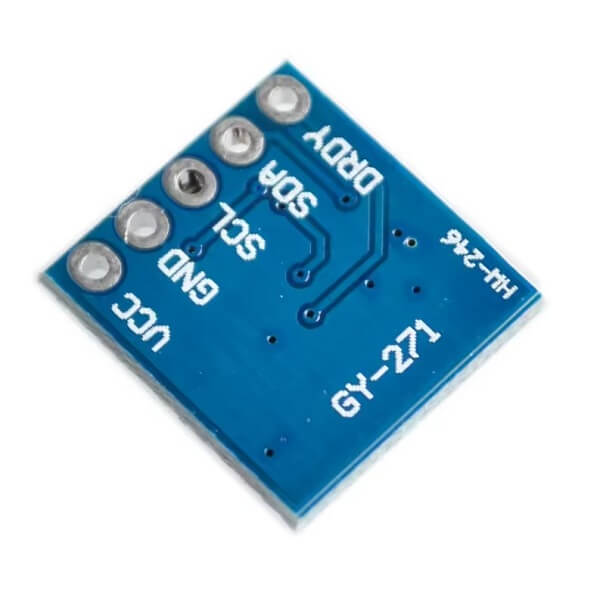

Модуль GY-271 3-осьовий цифровий компас (магнітометр) QMC5883L

Модуль GY-271 3-осьовий цифровий компас (магнітометр) QMC5883L використовується в мобільних телефонах, планшетах, навігаційному устаткуванні та іншій споживчій електроніці. Разом з контролерами Arduino може використовуватися для конструювання роботів і радіокерованих моделей. Практичне застосування: орієнтація роботизованих моделей у просторі; пошук місць, пристроїв тощо. із сильним магнітним випромінюванням. Як чутливі елементи в компасі використовуються три магніторезистивні датчики.

Мікросхема QMC5883L є цифровим компасом з точністю від 1 до 2°. Особливостями даного цифрового компасу є: напруга живлення 5В та низьке енергоспоживання (75 мкА). Коефіцієнт посилення залежить від магнітного поля. Якщо використовувати цей датчик як простий компас, його необхідно зафіксувати на рівній поверхні, інакше дані будуть спотворені. Зверніть увагу, що металеві предмети, розташовані неподалік модуля (близько 30 см), сильно спотворюють його показання.

ХАРАКТЕРИСТИКИ

Мікросхема QMC5883L або аналог

Напруга живлення, В 3,3 - 5

Інтерфейс I2C

Діапазон вимірювань, Гаус ±8

Розрядність перетворення, біт 12

Розміри модуля, мм 14,5 х 13,5
