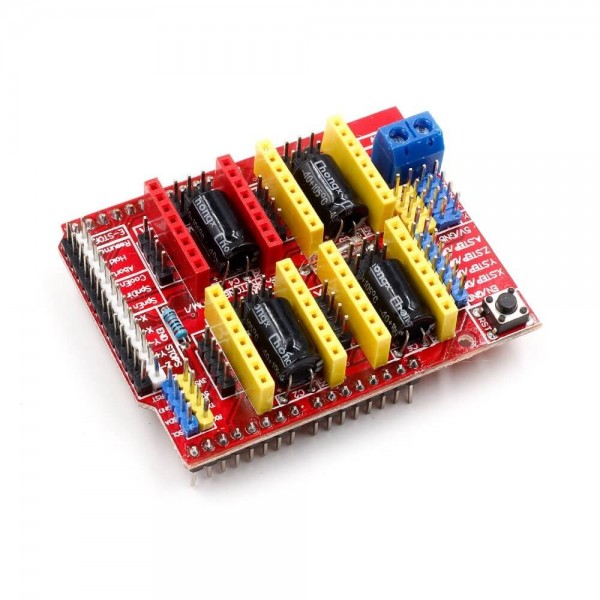

Шилд v.3.0 для управления 3D принтером и станками с ЧПУ

Шилд v.3.0 для управления 3D принтером и станками с ЧПУ предназначен для создания на основе контроллера Arduino 3D принтеров, станков с числовым программным управлением, в том числе гравировальных, фрезерных, маркировальных, станков портальной резки, промышленных роботов. Контроллер Arduino позволяет работать станку автономно или управлять с помощью компьютера через USB-порт.

CNC Shield имеет четыре слота, для подключения четырех драйверов двигателей. Слоты, обозначенные желтым цветом, отвечают за оси X, Y, Z, красный слот за ось A. Плата расширения может работать с драйверами двигателей A4988 или DRV8825.

Внимание!!! При установке A4988 модуля нужно соблюдать осторожность. При неправильной установке драйвер и контроллер выходят из строя!

ХАРАКТЕРИСТИКИ

• Возможность работать с открытым универсальным ПО (GRBL) и стандартным G-кодом;
• До 4-х осей управления;
• До 6-ти концевых выключателей;
• Управление шпинделем(включение, направление вращения, охлаждение) или другим исполнительным устройством;
• Драйверы шаговых двигателей: A4988, DRV8825;
• Поддержка микрошага;
• Компактный дизайн;
• Напряжение питания: 12...36В;
• Размеры - 65 х 55 х 20 мм;
• Вес - 32 г.
