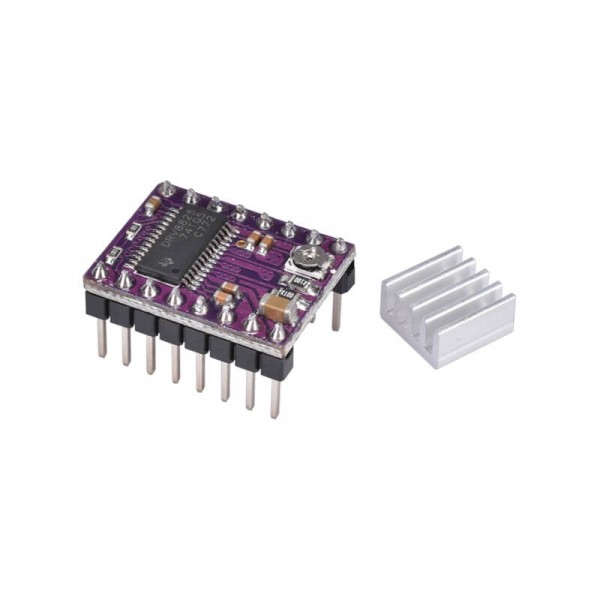

Драйвер крокового двигуна DRV8825 для 3D принтера

Драйвер крокового двигуна DRV8825 для 3D принтера побудований на чіпі від TI DRV8825. За висновками він ідентичний A4988. Працює з кроковими двигунами напругою від 8.2 до 45В та струмом до 1.5А на фазу (до 2.2А при повітряному охолодженні). Мінімальний мікрокрок: 1/32. DRV8825 дозволяє регулювати вихідний струм, має захист від перенавантаження та перегріву, шість варіантів мікрокроку (повний крок, півкроку, 1/4, 1/8, 1/16 та 1/32 кроку.

У комплекті йде радіатор охолодження. Контакти підключення розпаяно на платі. Драйвер крокового двигуна DRV8825 може використовуватися як заміна драйвера A4988.

ХАРАКТЕРИСТИКИ

• Просте керування кроком та напрямком руху;
• Шість доступних дозволів: повний крок, 1/2, 1/4, 1/8, 1/16, 1/32;
• Регулювання струму дозволяє використовувати двигун при більш високих напругах, ніж зазначено у специфікації двигуна;
• Робоча напруга до 45 В;
• Вбудований стабілізатор для живлення логіки;
• Може працювати з 3.3 та 5 В системами;
• Захист струму, перегріву, відключення при недостатній напрузі;
• 4-х шарова плата спеціально розроблена для кращого відведення тепла;
• Електрична та механічна сумісність з драйвером A4988;
• Захист від перегріву: відключення при нагріванні драйвера до 150° С;
• Максимальний струм на фазу: 1.5 А без радіатора, 2.2 А з радіатором;
• Розмір плати: 15 х 15 мм;
• Габарити драйвера: 19 х 15 х 11 мм;
• Габарити радіатора: 9 х 5 х 9 мм;
• Вага з радіатором: 4 г;
• Вага без радіатора: 3 р.
