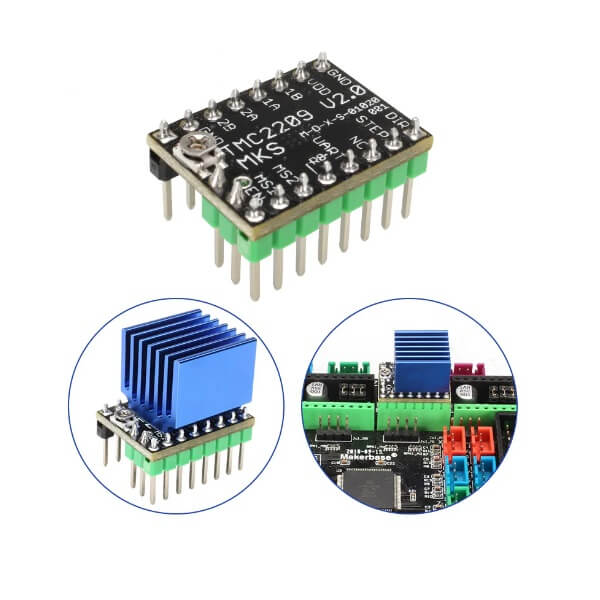

Драйвер крокового двигуна TMC2209 із радіатором охолодження (Ver 2.0)

Драйвер крокового двигуна TMC2209 з радіатором охолодження (Ver2.0) TMC2209 - безшумний драйвер двигуна (оригінальний імпортний чіп) для двофазних крокових двигунів. TMC2209 сумісний з висновками з багатьма застарілими драйверами та TMC2208. Удосконалені переривники StealthChop2 від TRINAMIC забезпечують безшумну роботу двигуна для забезпечення високої ефективності та крутного моменту двигуна.

Швидка комбінація регулювання струму та придушення резонансу забезпечує високий динамічний рух. Вбудований потужний польовий МОП-транзистор обробляє струми двигуна до середньоквадратичного значення 2 А із захистом та діагностикою для стабільної та надійної роботи. Окремий напрямок імпульсу дозволяє налаштувати привід на безшумну роботу та дуже точну роботу для економічного та конкурентоспроможного вирішення.

ХАРАКТЕРИСТИКИ

• Використовуваний чіп TMC2209
• Робоча напруга двигуна 5.5...28 В
• Робоча напруга логіки 3...5В
• Максимальний струм на фазу двигуна 2.8 А
• Максимальний струм двигуна 2.0 А
• Мікрокрок, що підтримується 1/256

Особливості:

• Вбудований регулятор напруги
• stealthChop: є
• spreadCycle: є
• coolStep: є
• stallGuard: є
• dcStep: є

Контролери та драйвери від TRINAMIC відрізняє від інших драйверів, те, що вони отримують інформацію про параметри обертання із сигналів зворотної ЕРС та струмів обмоток. Отримані дані дозволяють досягти прецизійного керування двигуном. Наразі TRINAMIC пропонує шість базових технологій:

stallGuard2™ – основна технологія, що дозволяє оцінювати момент на валу двигуна по зворотній ЕРС та струмам обмоток;

coolStep™ – друга за важливістю технологія, що дозволяє оптимізувати струм обмоток з урахуванням навантаження;

spreadCycle™ – технологія, що дозволяє забезпечувати прецизійний плавний рух двигуна;

stealthChop™ – технологія, що забезпечує безпрецедентне зниження шуму до рівня характерного для звичайних двигунів постійного струму;

dcStep™ – технологія, що гарантує захист від пропуску кроків та від втрати положення валу двигуна;

microPlyer™ – технологія розбиття кроків керування на 16 додаткових мікрокроків з автоматичним підстроюванням тривалості.

Комплектація:

Драйвер крокового двигуна TMC2208 - 1шт;

Радіатор охолодження - 1шт;
