Ємнісний, сенсорний димер SGL8022W

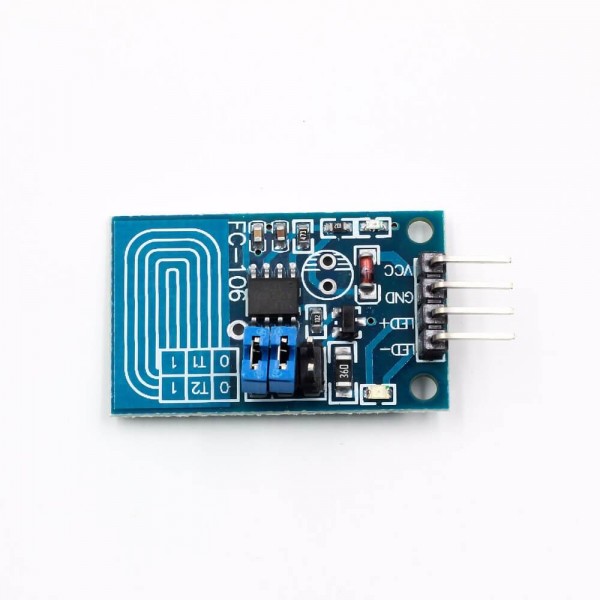

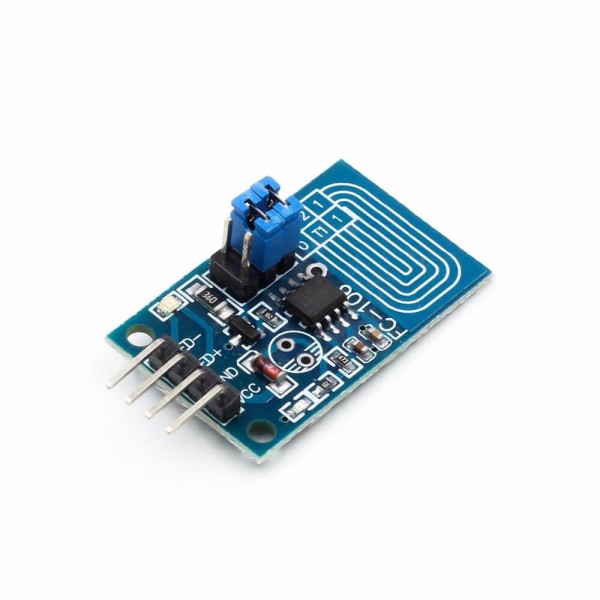

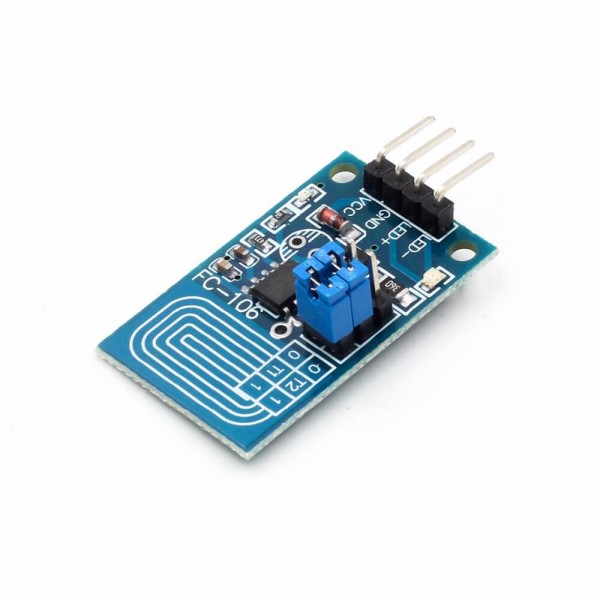

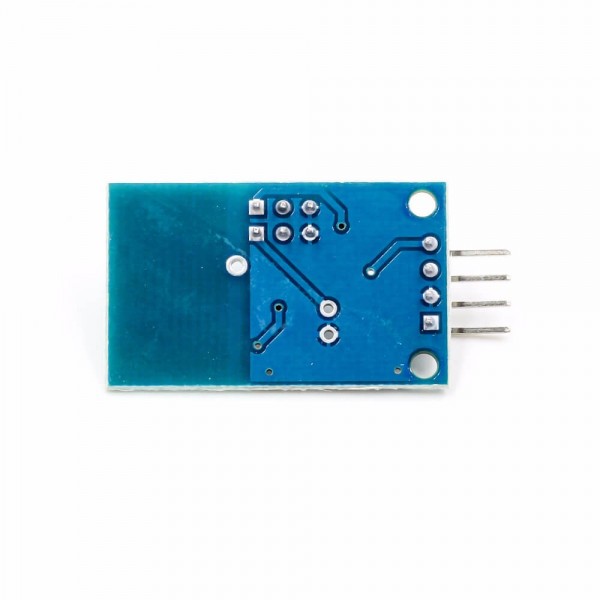

Ємнісний, сенсорний димер SGL8022W побудований на мікросхемі SGL8022W. Як силовий транзистор використаний S9013 з максимальним струмом колектора 500мА. Ємнісний датчик реагує на дотик навіть через ізоляційний матеріал завтовшки до 3 мм. Крім світлодіода на вихід регулятора можна підключати будь-яке інше навантаження з максимальним струмом трохи більше 500мА. У схемі включення є конденсатор, підбираючи який можна ставити чутливість залежно від товщини корпусу.

Режими роботи:

• T1=0, T2=0 - Торкання сенсора вибирає одну з 3-х ступенів яскравості від 0 до максимальної
• T1=1, T2=0 - Короткочасне торкання сенсора плавно вмикає та вимикає світлодіод.
• T1=0, T2=1 - Короткочасне торкання включає або вимикає світлодіод. Тривале (понад 550мс) натискання призводить до плавного збільшення або зменшення яскравості. Під час увімкнення використовується значення яскравості, виставлене під час попереднього увімкнення.
• T1=1, T2=1 - Короткочасне торкання включає або вимикає світлодіод. Тривале (понад 550мс) натискання призводить до плавного збільшення або зменшення яскравості.

ХАРАКТЕРИСТИКИ

Тип регулятора: ємнісний

Чип регулятора: SGL8022W

Силовий транзистор: S9013

Напруга живлення: 2,4В - 5.5В

Максимальний струм навантаження: 500мА

Розміри: 33мм х 20мм
