Ємнісний, сенсорний модуль клавіатури TTP229 16-ти контактний

Ємнісний, сенсорний модуль клавіатури TTP229 16-ти контактний призначений для побудови систем введення даних та призначений для заміни традиційних кнопкових та мембранних клавіатур. Наднизьке споживання струму рекомендує клавіатуру для портативних пристроїв з автономним живленням. Ця клавіатура не є пристроєм з I2C інтерфейсом.

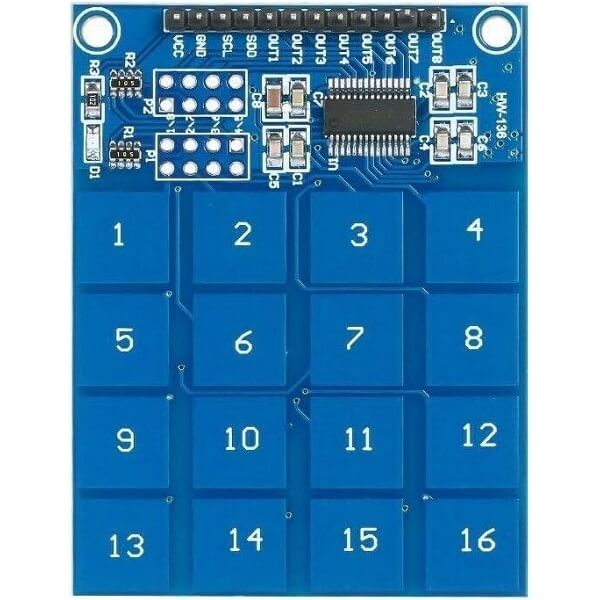

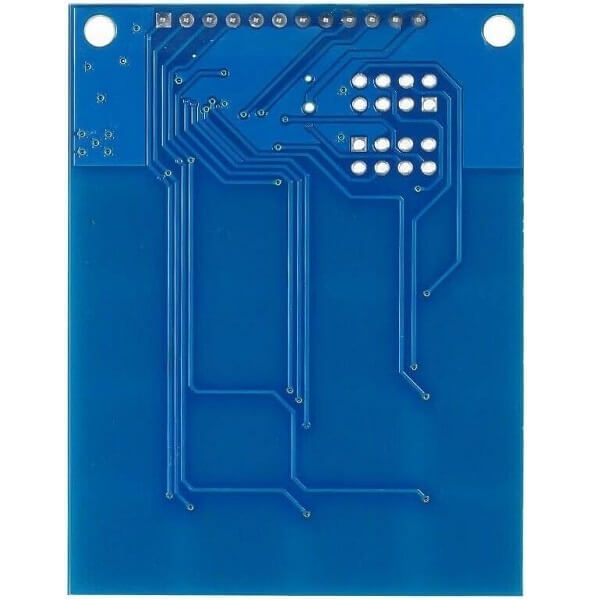

Модуль є недорогою сенсорною клавіатурою 4 х 4 для проектів, в яких необхідно виконувати введення та виведення даних вручну. На платі датчика знаходяться 16 сенсорних майданчиків з числами 1 - 16. Особливістю модуля є його низьке енергоспоживання, за допомогою якого можна підключити плату до портативних пристроїв з автономним живленням.

Сенсорна клавіатура спроектована на основі мікросхеми TTP229. Мікросхема надає дані про натискання кнопок двопровідної лінії зв'язку з послідовним інтерфейсом SPI. Також чіп має 8 буферами у яких є вибір типу логічного вывода. За відсутності активності протягом заданого часу модуль автоматично переходить у сплячий режим. Мікросхема має досить низьке енергоспоживання 2 - 9 мкА.

Режими роботи клавіатури налаштовуються за допомогою перемичок на колодках P1 та P2. Для роботи в режимі з 16 клавішами необхідно виставити перемичку між контактами 3 та 7 P1 роз'єму. За допомогою конденсаторів, розміщених на платі, можна змінювати чутливість сенсорних датчиків.

Підключається модуль до мікропроцесорного пристрою через 2 контакти (SCL та SD0). Вихід SCL використовується передачі тактових імпульсів мікроконтролером зовнішнього пристрою, а лінія SD0 надає інформацію про стан сенсорних кнопок. Цифрові контакти OUT1 - OUT8 служать до роботи у режимі 8 кнопок. Подається живлення на плату за допомогою висновків VCC та GND номіналом 5 В. На модулі знаходиться світлодіод із червоною індикацією, який загоряється при подачі напруги.

ХАРАКТЕРИСТИКИ

Побудований на мікросхемі TTP229 - 16-канальний датчик сенсорного введення

Вбудований індикатор живлення

Робоча напруга: від 2.4В до 5.5В

Програмований режим виведення, режиму сканування клавіатури, часу натискання та утримання натискання кнопки, переходу в енергозберігаючий режим.

Розміри плати: 49.3 мм x64.5 мм
