Емкостный, сенсорный модуль клавиатуры TTP224 4-ех контактный

Модель: Емкостный, сенсорный модуль клавиатуры TTP224 4-ех контактный

24.00грн

Количество

Задать вопрос

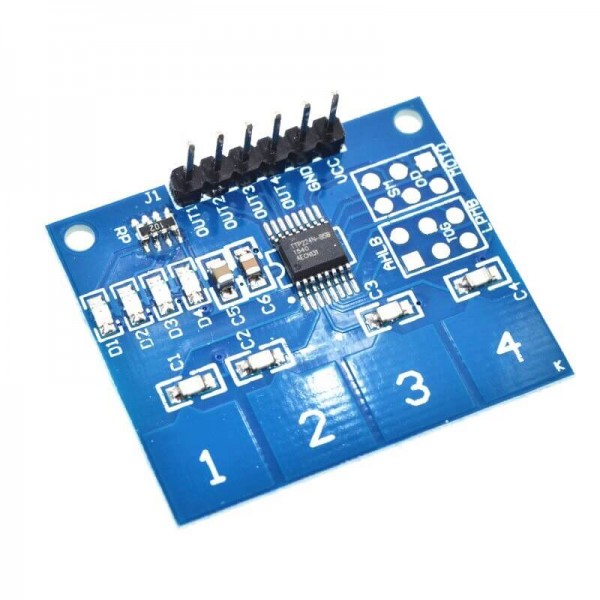

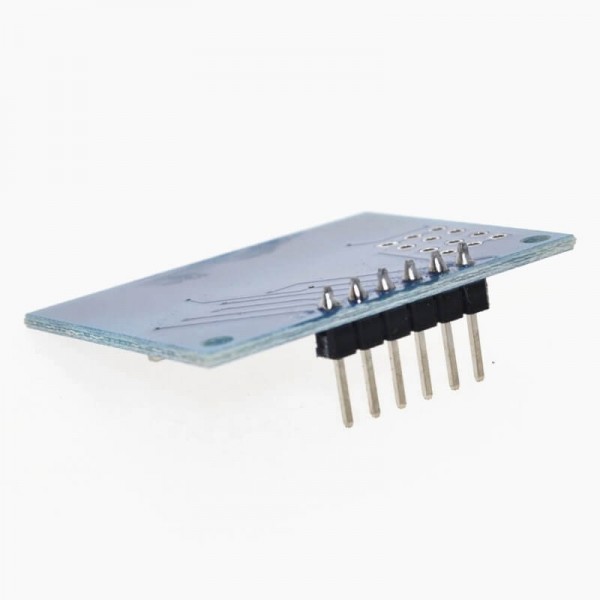

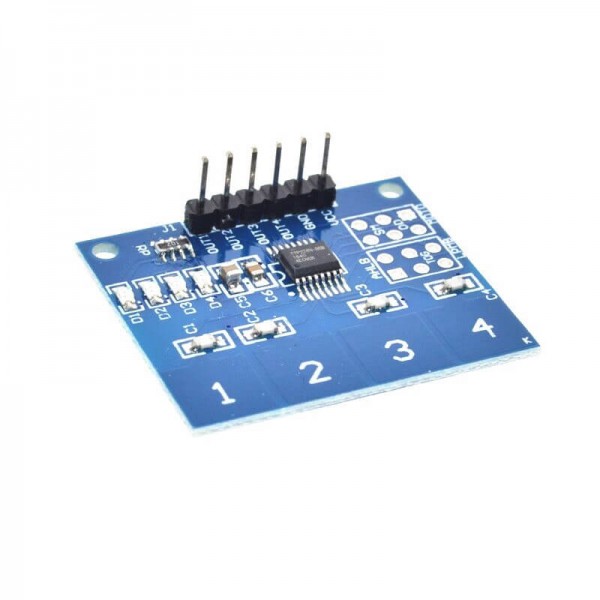

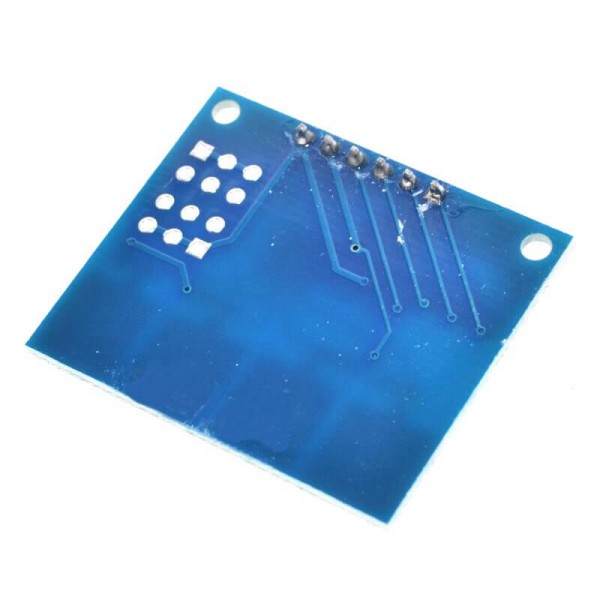

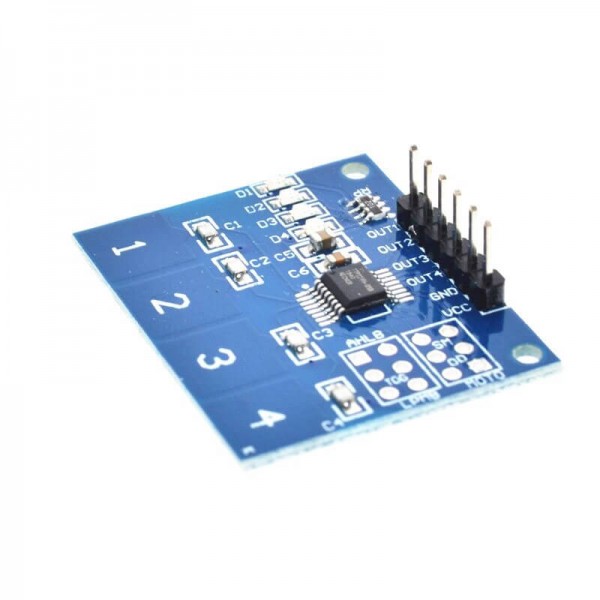

Емкостный, сенсорный модуль клавиатуры TTP224 4-ех контактный предназначен для построения устройств сенсорного ввода информации. Модуль можно подключать как к контроллерам так и непосредственно к модулям реле. Модуль отличается стабильной работой в широком диапазоне напряжений питания, что позволяет подключать его как к 5В так и к 3D контроллерам. Все выводы модуля подписаны. Имеется светодиодная индикация нажатия. Модуль имеет большие возможности по конфигурированию режимов работы.

Назначение перемычек:

  • SM - режим одновременного нажатия только одного сенсора;
  • MOT0 - режим автоматической постоянной перекалибровки сенсора;
  • LPMB - режим медленного сканирования. Если перемычка замкнута то сенсоры опрашиваются каждые 125мс, а при нажатии время сканирования уменьшается до 30мс.

Назначение перемычек TOG, OD и AHLB:

TOG OD AHLB Описание режима работы
Разомкнут Разомкнут Разомкнут Светодиод по умолчанию не горит. При прикосновении к сенсорной панели светодиод включается. На выходе микросхемы имеем изменение сигнала при нажатии от логического 0 до логической 1 (данный режим установлен по умолчанию)
Разомкнут Разомкнут Замкнут Светодиод по умолчанию горит. При прикосновении к сенсорной панели светодиод гаснет. На выходе микросхемы имеем изменение сигнала при нажатии от логической 1 до логического 0
Разомкнут Замкнут Разомкнут Светодиод по умолчанию не горит. При прикосновении к сенсорной панели светодиод включается. На выходе микросхемы открытый сток, притягивающийся к «+». Имеем изменение сигнала при нажатии от логического 0 до логической 1
Разомкнут Замкнут Замкнут Светодиод по умолчанию не горит. При прикосновении к сенсорной панели светодиод не включается. На выходе микросхемы открытый сток, притягивающийся к 0
Замкнут Разомкнут Разомкнут Светодиод по умолчанию не горит. При прикосновении к сенсорной панели, светодиод включается. На выходе микросхемы имеем изменение сигнала при нажатии от логического 0 до логической 1. Светодиод продолжает быть включенным до повторного нажатия
Замкнут Разомкнут Замкнут Светодиод по умолчанию горит. При прикосновении к сенсорной панели светодиод отключается. На выходе микросхемы имеем изменение сигнала при нажатии от логической 1 до логического 0. Светодиод продолжает быть выключенным до повторного нажатия
Замкнут Замкнут Разомкнут Светодиод по умолчанию не горит. При прикосновении к сенсорной панели светодиод включается. На выходе микросхемы открытый сток, притягивающийся к «+». Имеем изменение сигнала при нажатии от логического 0 до логической 1. Светодиод продолжает быть включенным до повторного нажатия
Замкнут Замкнут Замкнут Светодиод по умолчанию не горит. При прикосновении к сенсорной панели светодиод не включается. На выходе микросхемы открытый сток, притягивающийся к 0

ХАРАКТЕРИСТИКИ

Количество каналов: 4.

Микросхема сенсора: TTP224.

Индикация нажатия: светодиодная.

Размеры: 35 мм x 28 мм.

Рабочее напряжение: 2.4 В ~ 5.5 В.

Режимы работы: основной, минимального потребления.

Вес: 7 г.
