Сенсорная, емкостная кнопка TTP223B

Сенсорная, емкостная кнопка TTP223 построена на микросхеме емкостного датчика касания TTP223B. В нормальном состоянии на выходе модуля низкий логический уровень. При касании сенсорной площадки на выходе устанавливается высокий логический уровень. Очень малый ток потребления (до 8мА) совместно с режимом пониженного потребления позволяет использовать модуль в системах с автономным питанием.

Модуль можно монтировать на пластиковые, стеклянные или любые другие неметаллические поверхности. Чувствительность датчика позволяет монтировать его за поверхностями небольшой толщины, что очень удобно для использования его в качестве скрытых кнопок. Сенсор уверенно срабатывает на расстоянии до 4 мм.

ХАРАКТЕРИСТИКИ

Напряжение питания: 2-5.5 В

Время отклика в активном режиме: 60 мс

Время отклика в режиме пониженного энергопотребления: до 220 мс

Чип: TTP223B

Чувствительность: 0 – 50 пФ

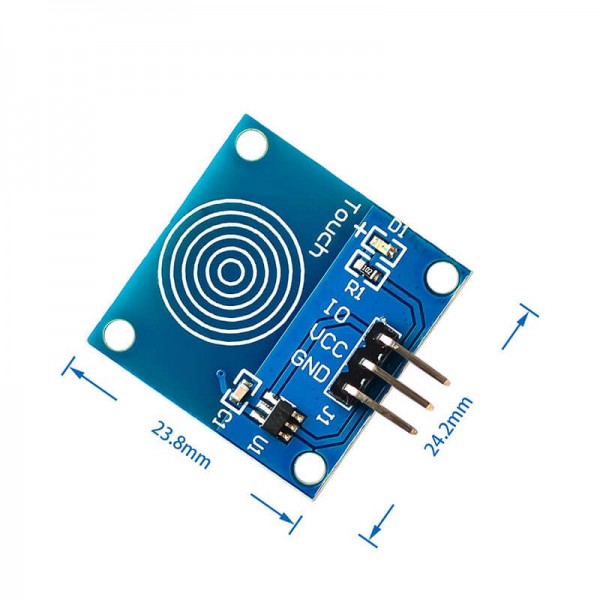

Размер: 23.8х24.2х7.2 мм
